製品概要

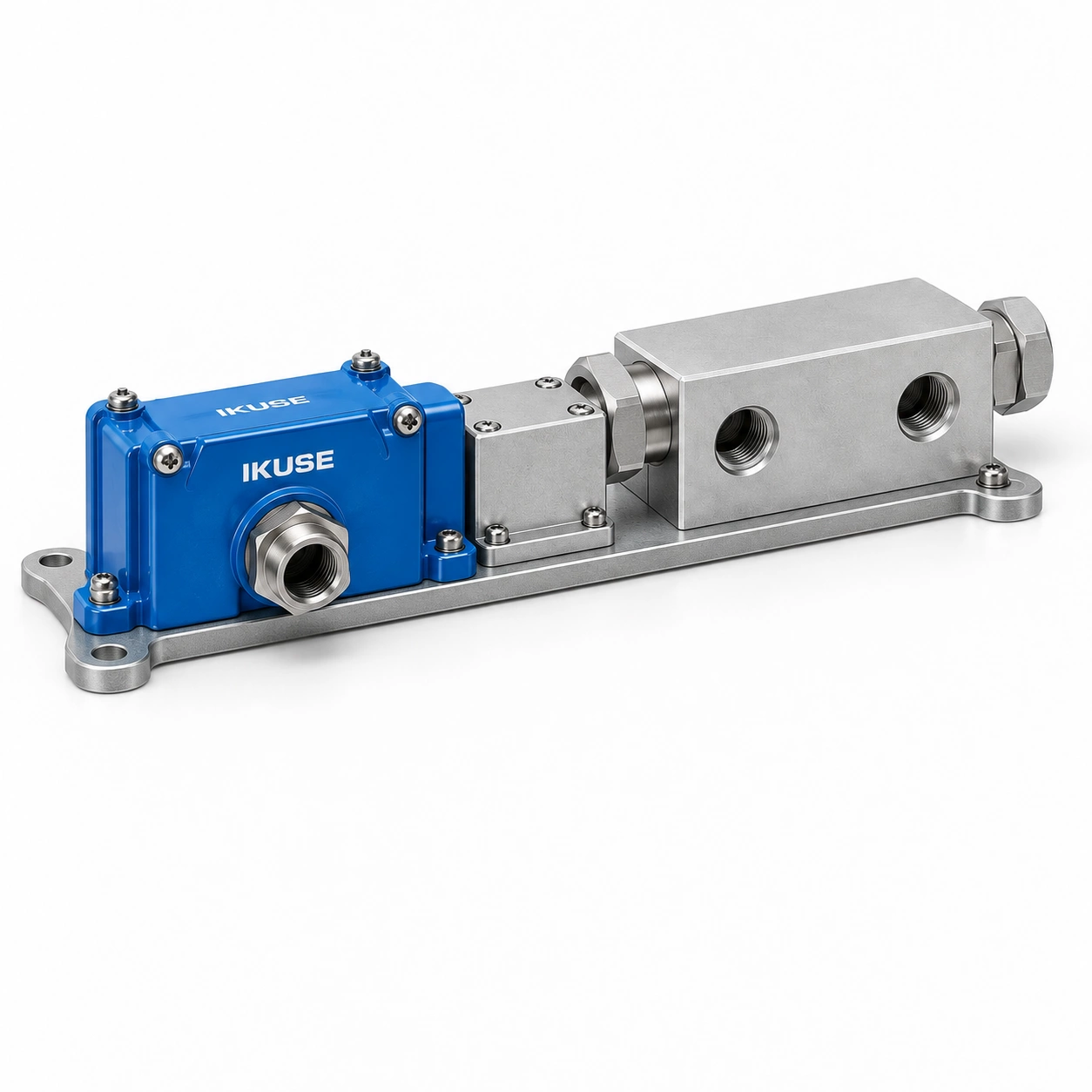

10 MPa 電動末端制御複管式給脂系統の二主管末端に設置します。差圧を電気切替信号に変換し、弁とリミットスイッチを共通ベースに搭載します。一方のピストン室を加圧し他方を除圧すると、差圧 3.5-4.5 MPa でばね力に抗してピストンが動き、接点を閉じます。主管切替で動作も反転します。
構造・使用条件
乾燥・通風が良く、目視可能で可動機械から離れた場所に設置します。下流に分配器を設け、弁内の潤滑剤を更新させます。指定の NLGI 0-2 グリースを使用し、記載のちょう度参考値は 265 × 0.1 mm です。形式は J = 10 MPa、設定値 4 MPa を表します。表には調整範囲、口径、スイッチ行程・形式・電流・電圧、質量を示します。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
