IKUSE 循環給油装置

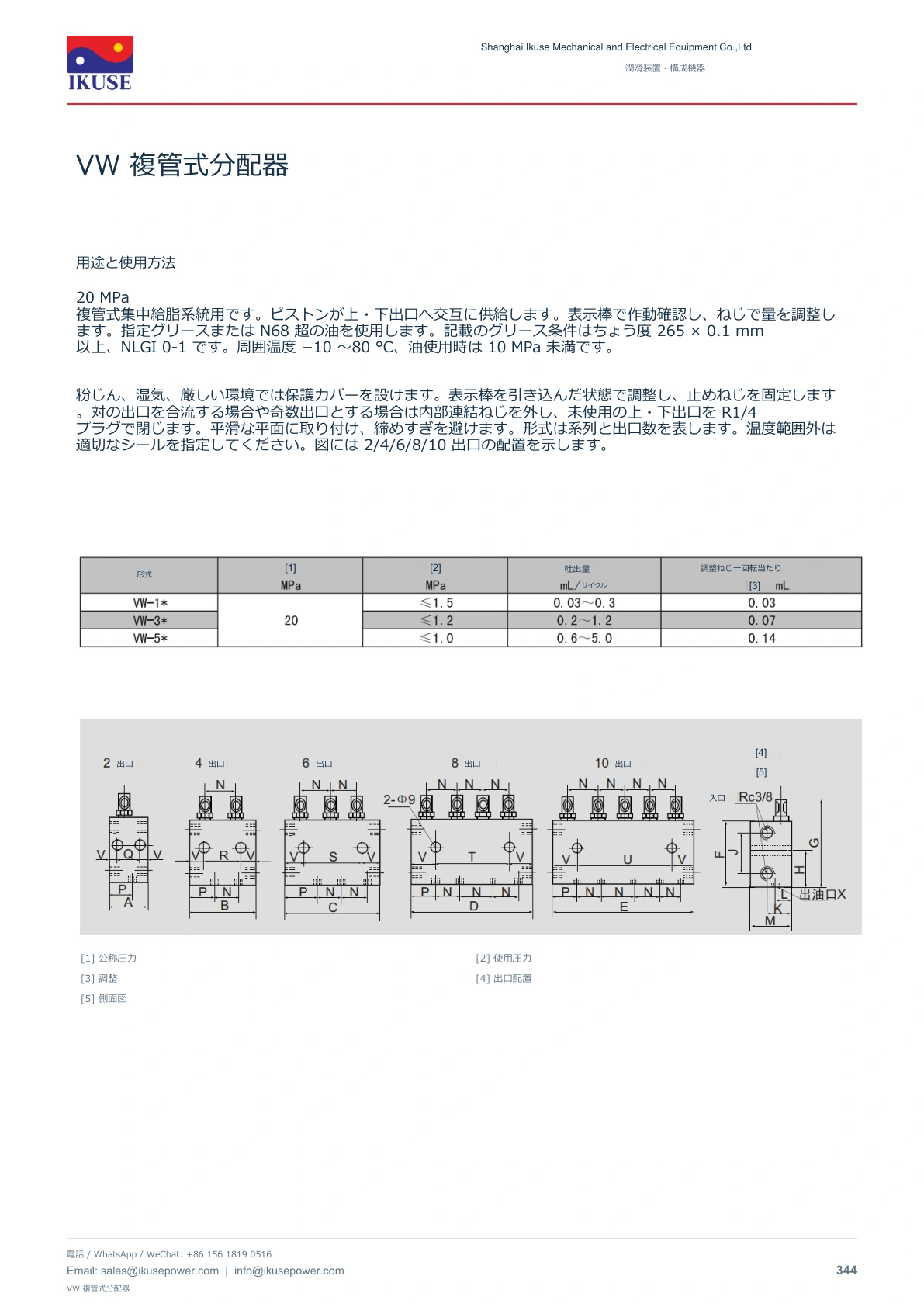

20 MPa 複管式集中給脂系統用です。ピストンが上・下出口へ交互に供給します。表示棒で作動確認し、ねじで量を調整します。指定グリースまたは N68 超の油を使用します。記載のグリース条件はちょう度 265 × 0.1 mm 以上、NLGI 0-1 です。周囲温度 −10 ～80 °C、油使用時は 10 MPa 未満です。

粉じん、湿気、厳しい環境では保護カバーを設けます。表示棒を引き込んだ状態で調整し、止めねじを固定します。対の出口を合流する場合や奇数出口とする場合は内部連結ねじを外し、未使用の上・下出口を R1/4 プラグで閉じます。平滑な平面に取り付け、締めすぎを避けます。形式は系列と出口数を表します。温度範囲外は適切なシールを指定してください。図には 2/4/6/8/10 出口の配置を示します。

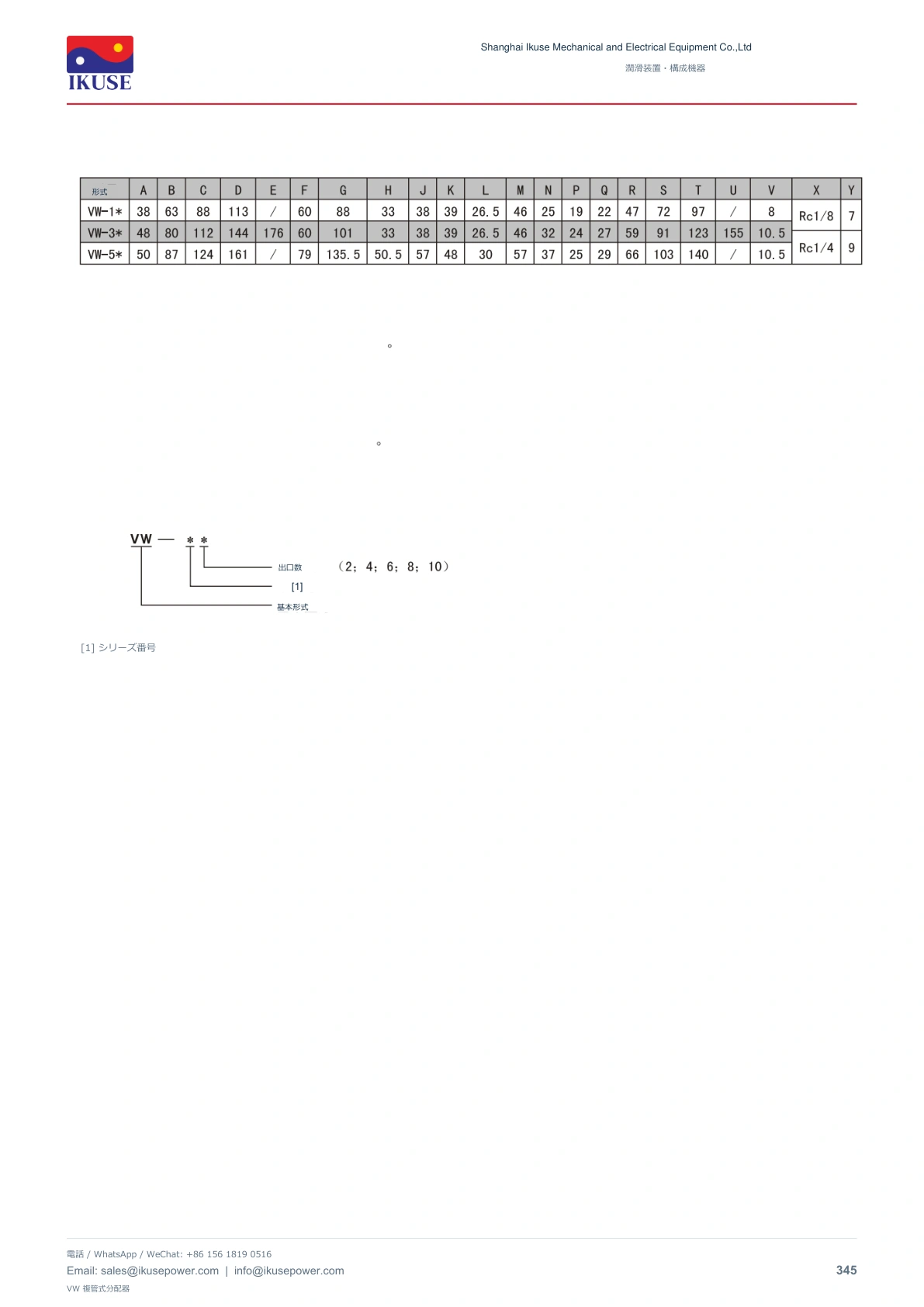

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
