製品概要
10 MPa 複管式集中給脂系統で計量分配します。二主管の交互圧力でピストンを駆動します。一方向吐出形は下面出口から往復両行程で吐出し、二方向形は上・下面出口から交互に吐出します。表示棒で作動を確認し、調整ねじで規定範囲内の量を設定します。25 °C、150 g におけるちょう度 265 × 0.1 mm 以上のグリースを使用します。周囲温度は −10 ～80 °C です。
構造・使用条件
• 指定潤滑剤・環境条件で使用します。粉じん、湿気、厳しい環境では保護カバーを設けます。
• 二つの入口流路を二本の主管へ接続します。流路は本体を貫通し、未使用側口は R3/8 プラグで閉じます。
• どちら側からでも並列接続を推奨します。直列接続は三台以内としてください。
• 表示棒を引き込んだ状態で止めねじを緩め、最小・最大の範囲内に調整後、再固定します。
• 奇数出口の場合は、選んだ下側出口の仕切り部品を外し、対応する上側出口をプラグで閉じて、両行程を下側出口に合流させます。
作動しない場合は、供給圧力、除圧状態、潤滑箇所の閉塞、ピストン穴の汚れ・傷を確認します。表示器が漏れる場合は本体を外し、シールの劣化・過熱を確認して交換します。形式は出口数、吐出量系列、二方向吐出を表し、吐出記号なしは一方向形です。80 °C 超では適切なシールを注文時に指定してください。図中表示：入口配管、側面図、潤滑箇所へ。
• 二つの入口流路を二本の主管へ接続します。流路は本体を貫通し、未使用側口は R3/8 プラグで閉じます。
• どちら側からでも並列接続を推奨します。直列接続は三台以内としてください。
• 表示棒を引き込んだ状態で止めねじを緩め、最小・最大の範囲内に調整後、再固定します。
• 奇数出口の場合は、選んだ下側出口の仕切り部品を外し、対応する上側出口をプラグで閉じて、両行程を下側出口に合流させます。
作動しない場合は、供給圧力、除圧状態、潤滑箇所の閉塞、ピストン穴の汚れ・傷を確認します。表示器が漏れる場合は本体を外し、シールの劣化・過熱を確認して交換します。形式は出口数、吐出量系列、二方向吐出を表し、吐出記号なしは一方向形です。80 °C 超では適切なシールを注文時に指定してください。図中表示：入口配管、側面図、潤滑箇所へ。
技術資料

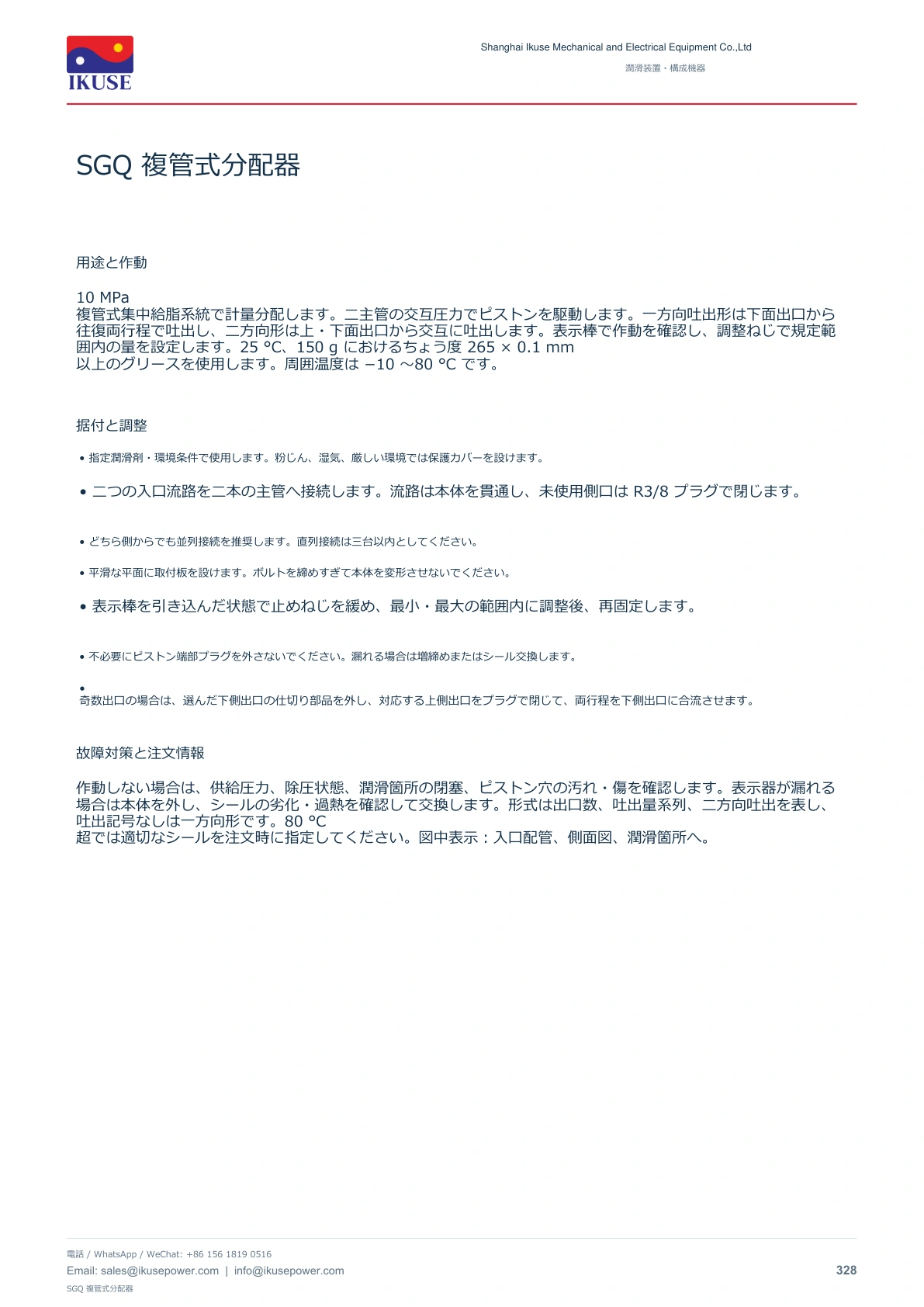

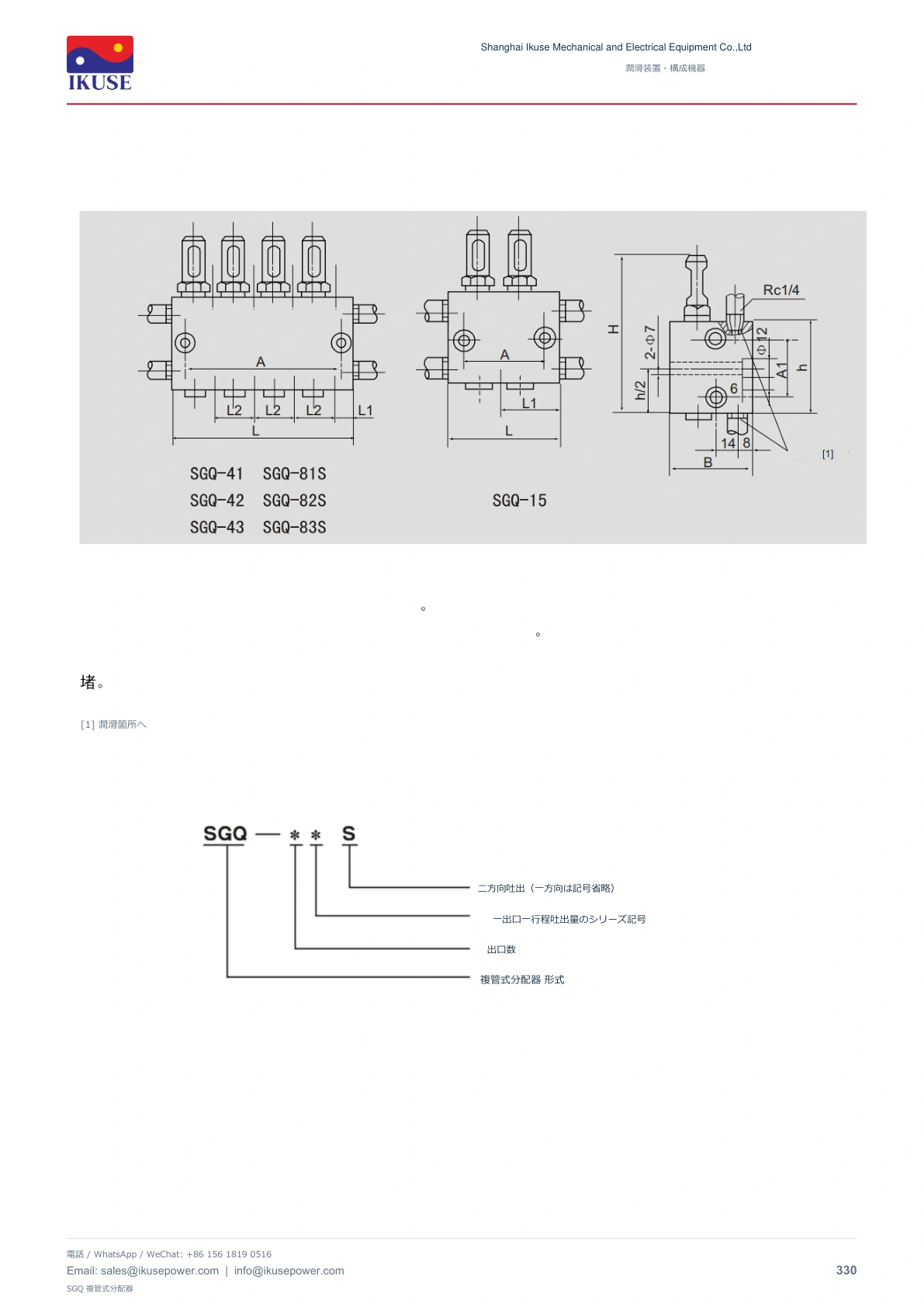

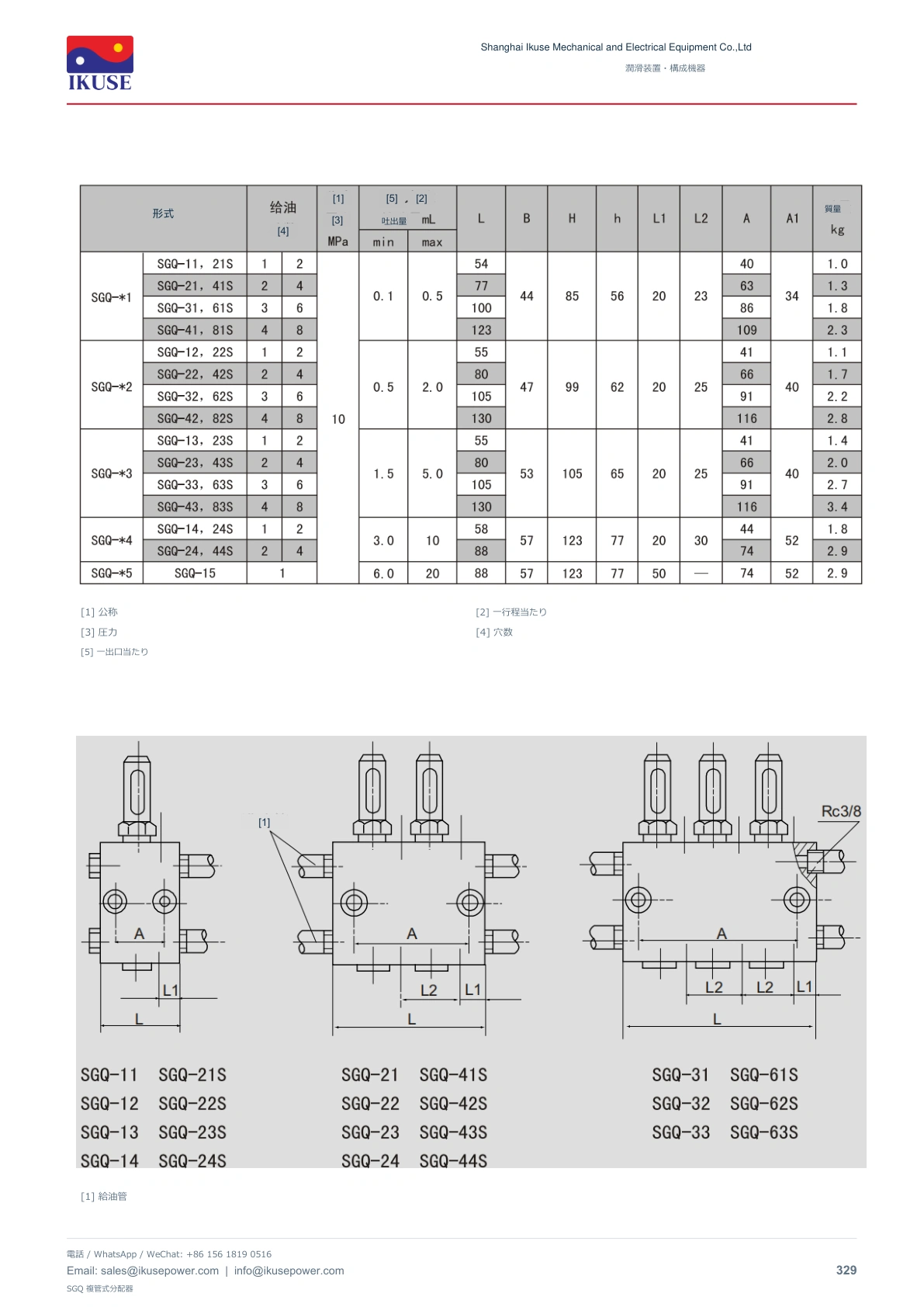

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
