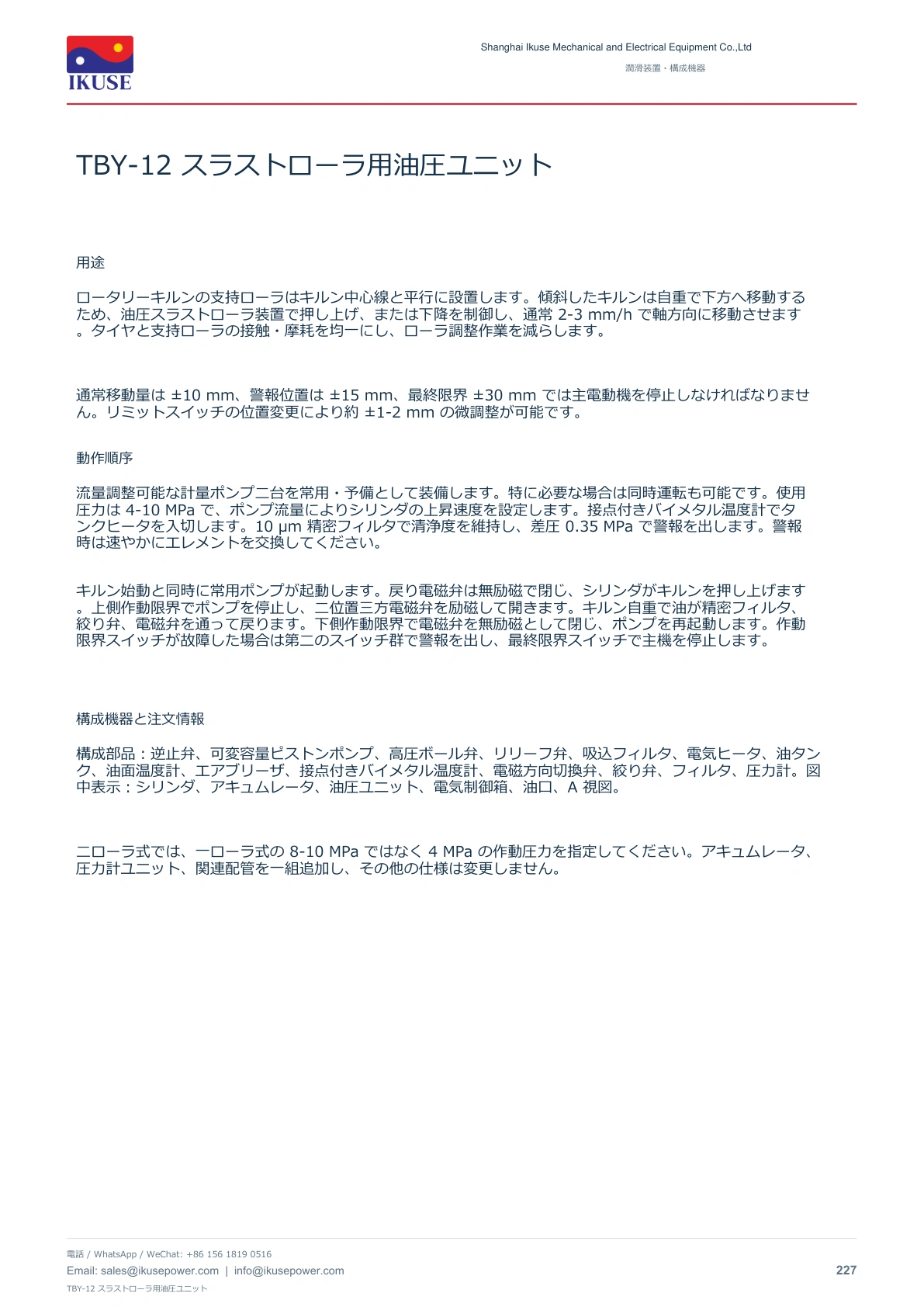

ロータリーキルンの支持ローラはキルン中心線と平行に設置します。傾斜したキルンは自重で下方へ移動するため、油圧スラストローラ装置で押し上げ、または下降を制御し、通常 2-3 mm/h で軸方向に移動させます。タイヤと支持ローラの接触・摩耗を均一にし、ローラ調整作業を減らします。

通常移動量は ±10 mm、警報位置は ±15 mm、最終限界 ±30 mm では主電動機を停止しなければなりません。リミットスイッチの位置変更により約 ±1-2 mm の微調整が可能です。

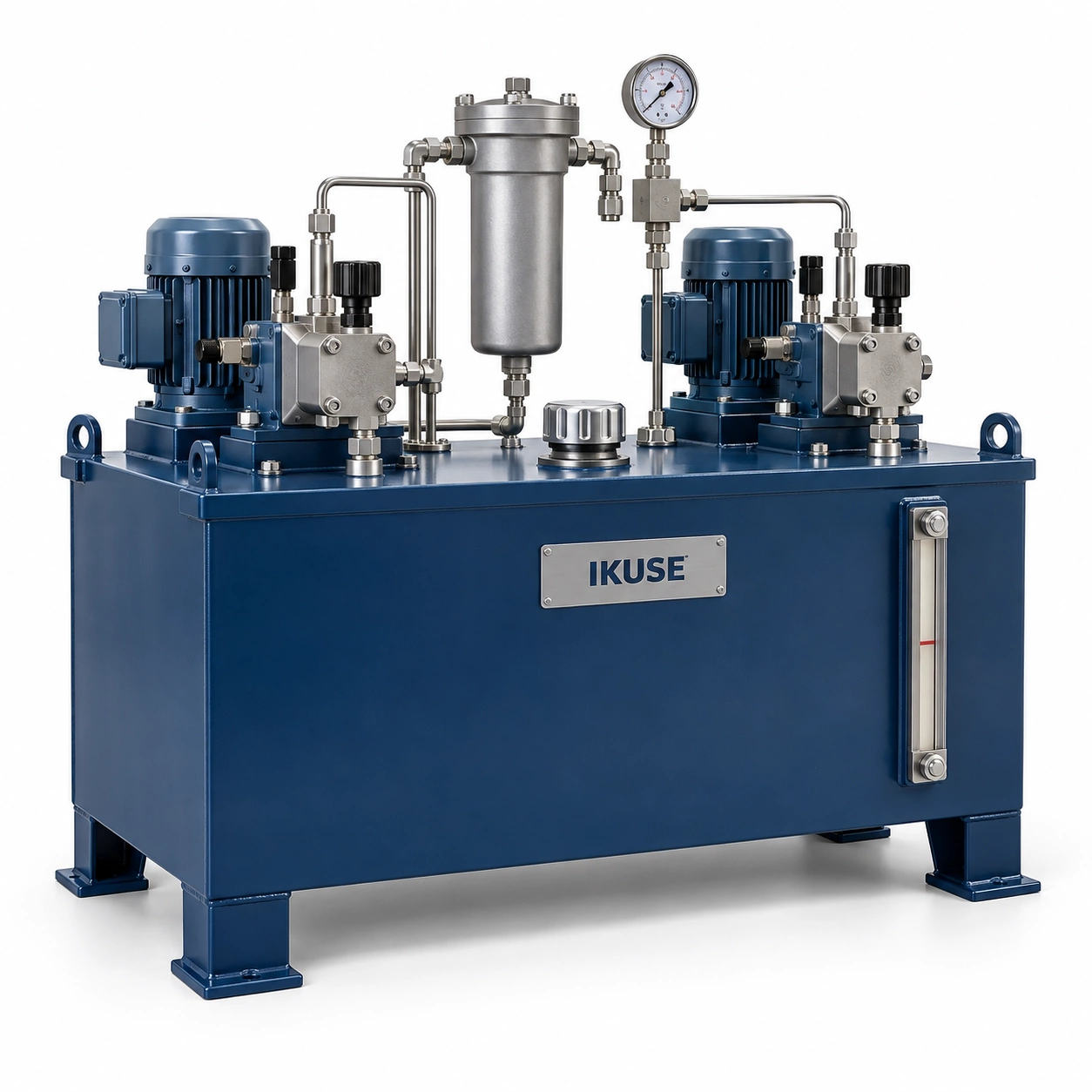

流量調整可能な計量ポンプ二台を常用・予備として装備します。特に必要な場合は同時運転も可能です。使用圧力は 4-10 MPa で、ポンプ流量によりシリンダの上昇速度を設定します。接点付きバイメタル温度計でタンクヒータを入切します。10 μm 精密フィルタで清浄度を維持し、差圧 0.35 MPa で警報を出します。警報時は速やかにエレメントを交換してください。

キルン始動と同時に常用ポンプが起動します。戻り電磁弁は無励磁で閉じ、シリンダがキルンを押し上げます。上側作動限界でポンプを停止し、二位置三方電磁弁を励磁して開きます。キルン自重で油が精密フィルタ、絞り弁、電磁弁を通って戻ります。下側作動限界で電磁弁を無励磁として閉じ、ポンプを再起動します。作動限界スイッチが故障した場合は第二のスイッチ群で警報を出し、最終限界スイッチで主機を停止します。

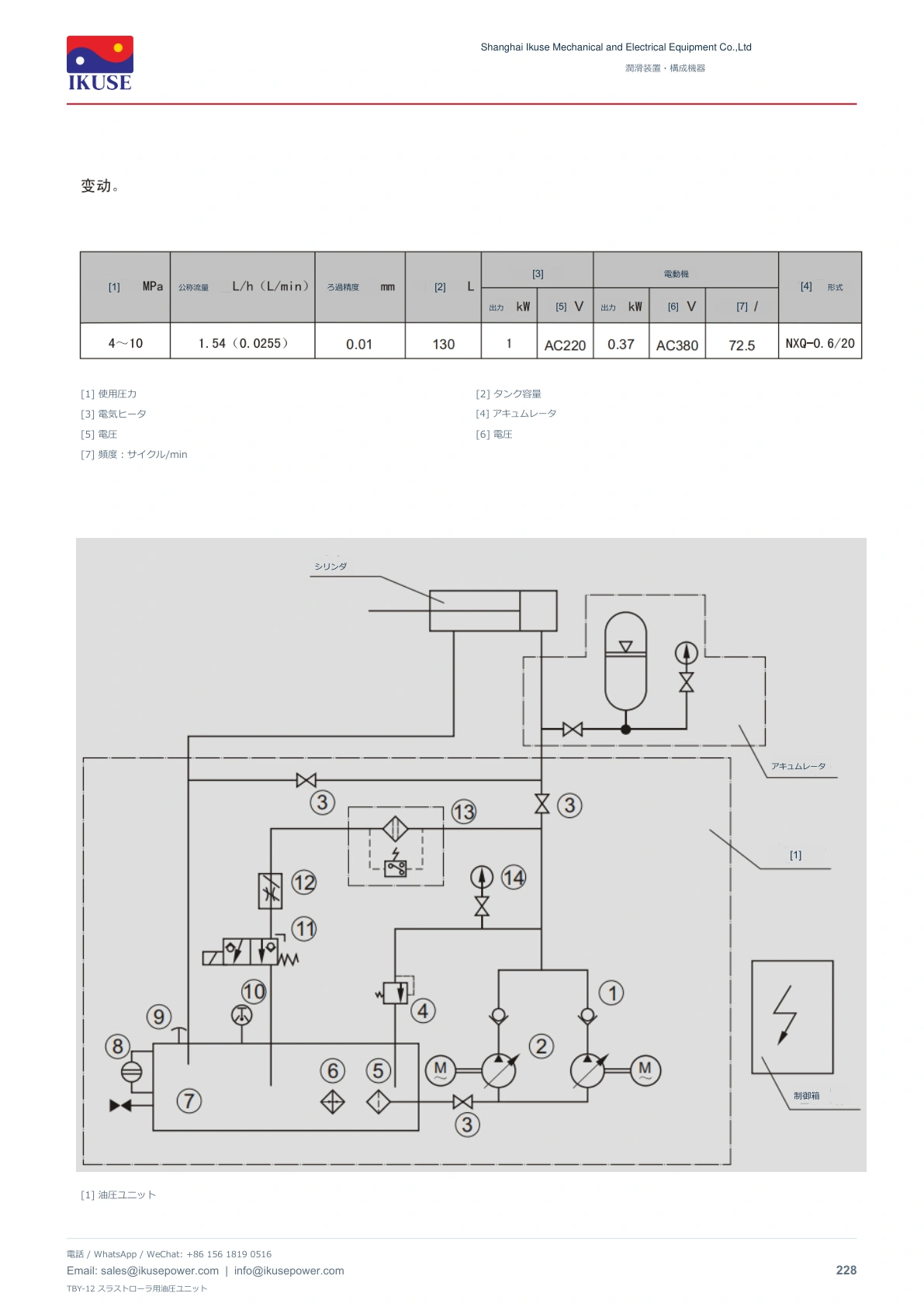

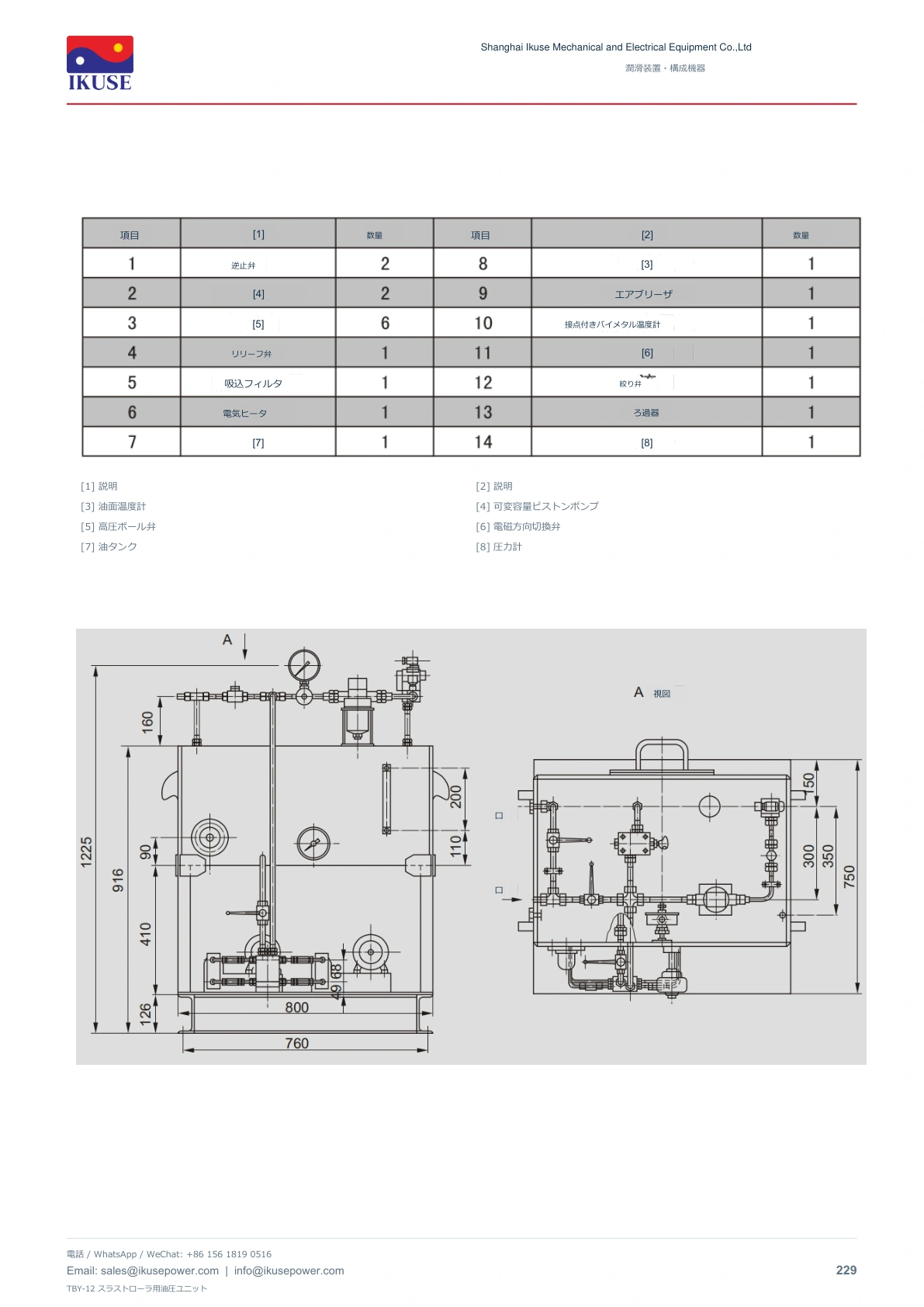

構成部品：逆止弁、可変容量ピストンポンプ、高圧ボール弁、リリーフ弁、吸込フィルタ、電気ヒータ、油タンク、油面温度計、エアブリーザ、接点付きバイメタル温度計、電磁方向切換弁、絞り弁、フィルタ、圧力計。図中表示：シリンダ、アキュムレータ、油圧ユニット、電気制御箱、油口、A 視図。

二ローラ式では、一ローラ式の 8-10 MPa ではなく 4 MPa の作動圧力を指定してください。アキュムレータ、圧力計ユニット、関連配管を一組追加し、その他の仕様は変更しません。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
