IKUSE 循環給油装置

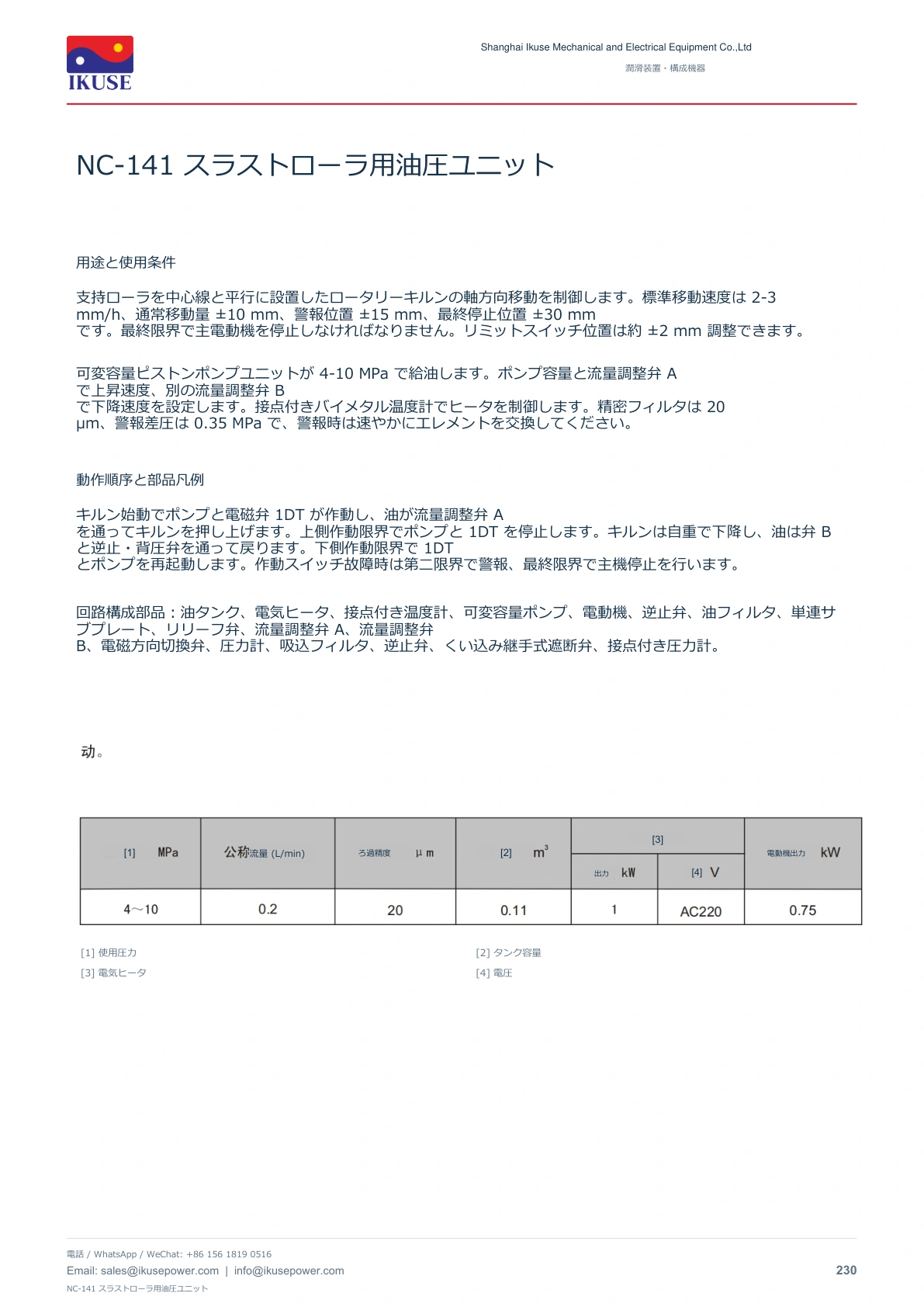

支持ローラを中心線と平行に設置したロータリーキルンの軸方向移動を制御します。標準移動速度は 2-3 mm/h、通常移動量 ±10 mm、警報位置 ±15 mm、最終停止位置 ±30 mm です。最終限界で主電動機を停止しなければなりません。リミットスイッチ位置は約 ±2 mm 調整できます。

可変容量ピストンポンプユニットが 4-10 MPa で給油します。ポンプ容量と流量調整弁 A で上昇速度、別の流量調整弁 B で下降速度を設定します。接点付きバイメタル温度計でヒータを制御します。精密フィルタは 20 μm、警報差圧は 0.35 MPa で、警報時は速やかにエレメントを交換してください。

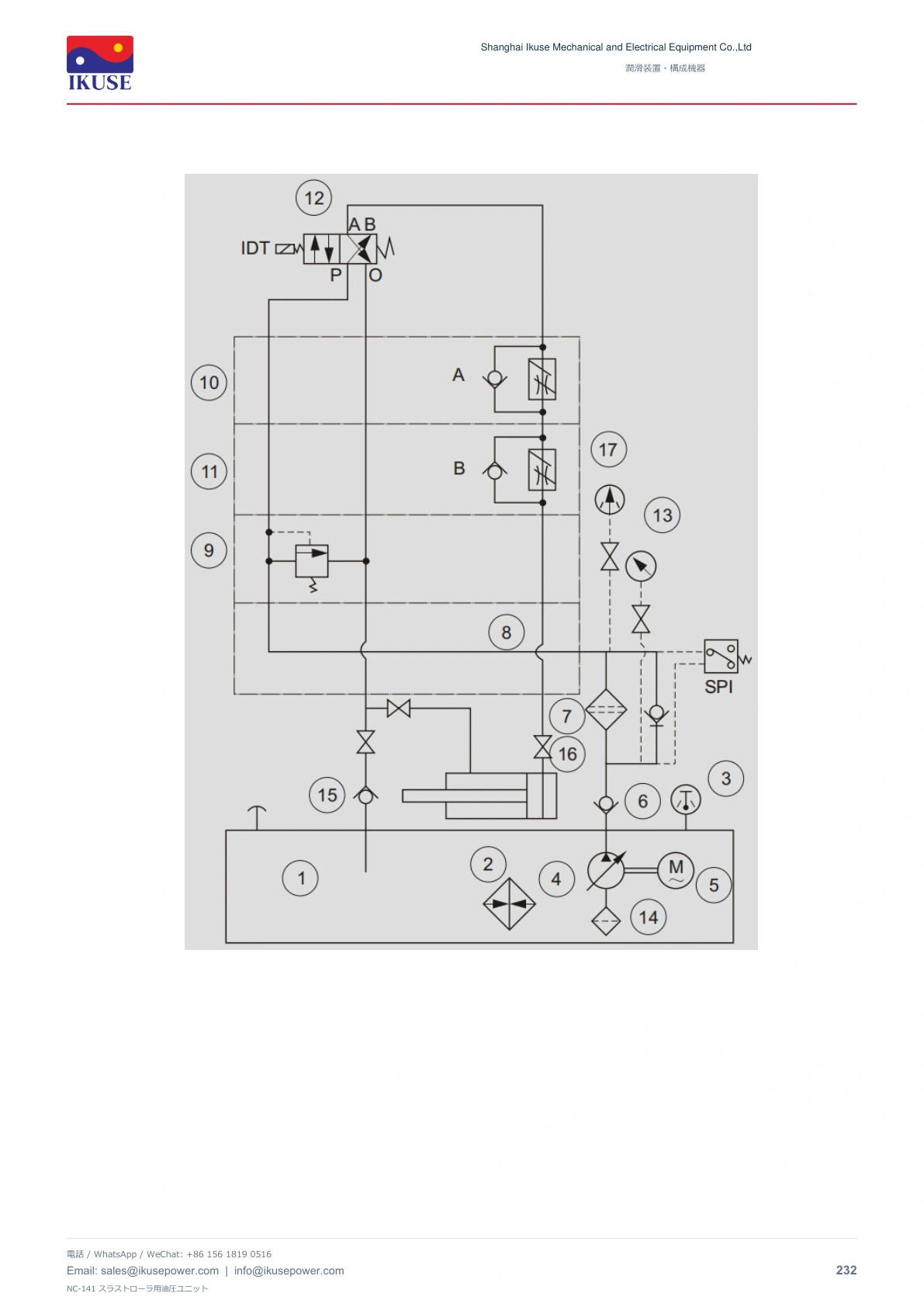

キルン始動でポンプと電磁弁 1DT が作動し、油が流量調整弁 A を通ってキルンを押し上げます。上側作動限界でポンプと 1DT を停止します。キルンは自重で下降し、油は弁 B と逆止・背圧弁を通って戻ります。下側作動限界で 1DT とポンプを再起動します。作動スイッチ故障時は第二限界で警報、最終限界で主機停止を行います。

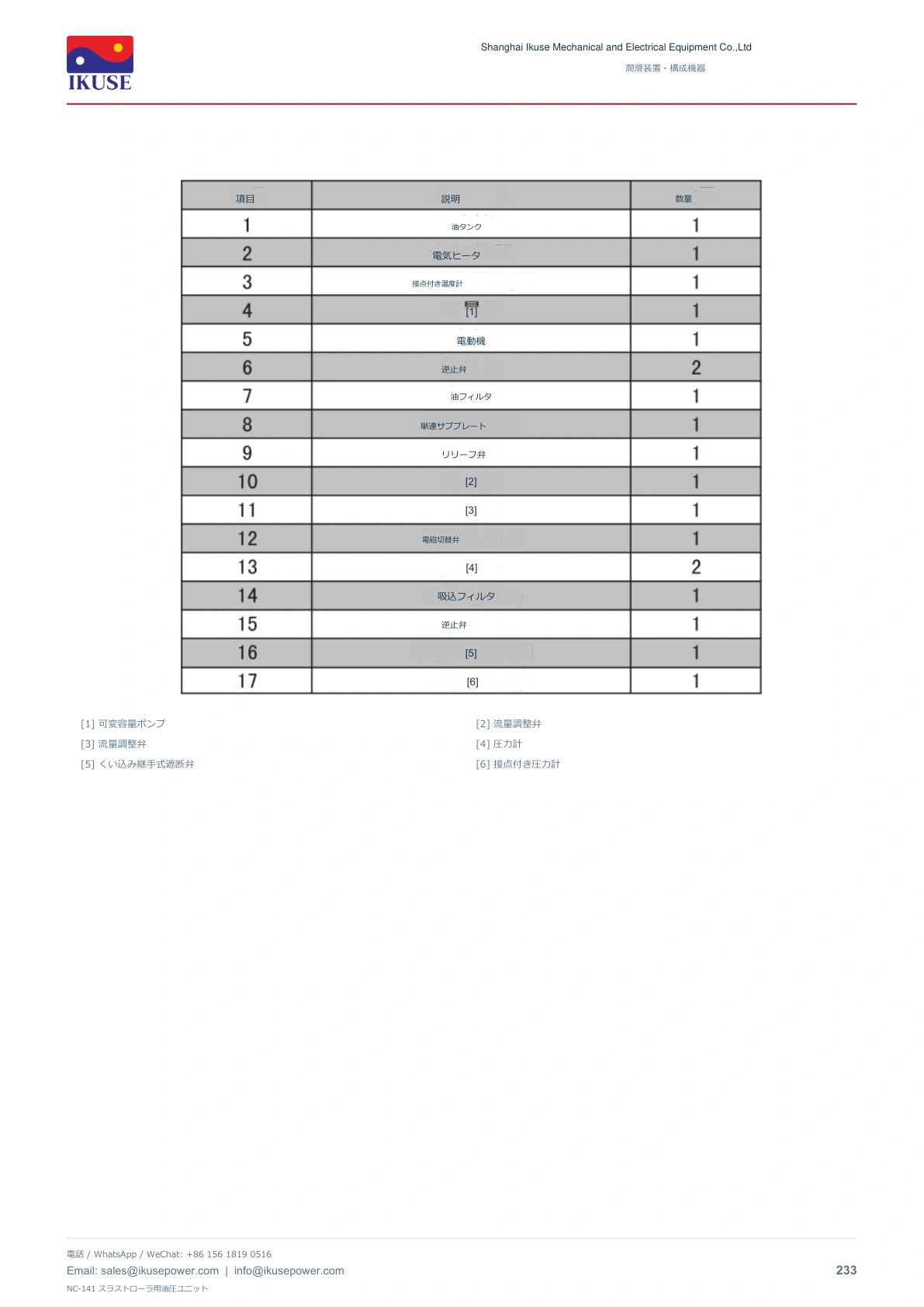

回路構成部品：油タンク、電気ヒータ、接点付き温度計、可変容量ポンプ、電動機、逆止弁、油フィルタ、単連サブプレート、リリーフ弁、流量調整弁 A、流量調整弁 B、電磁方向切換弁、圧力計、吸込フィルタ、逆止弁、くい込み継手式遮断弁、接点付き圧力計。

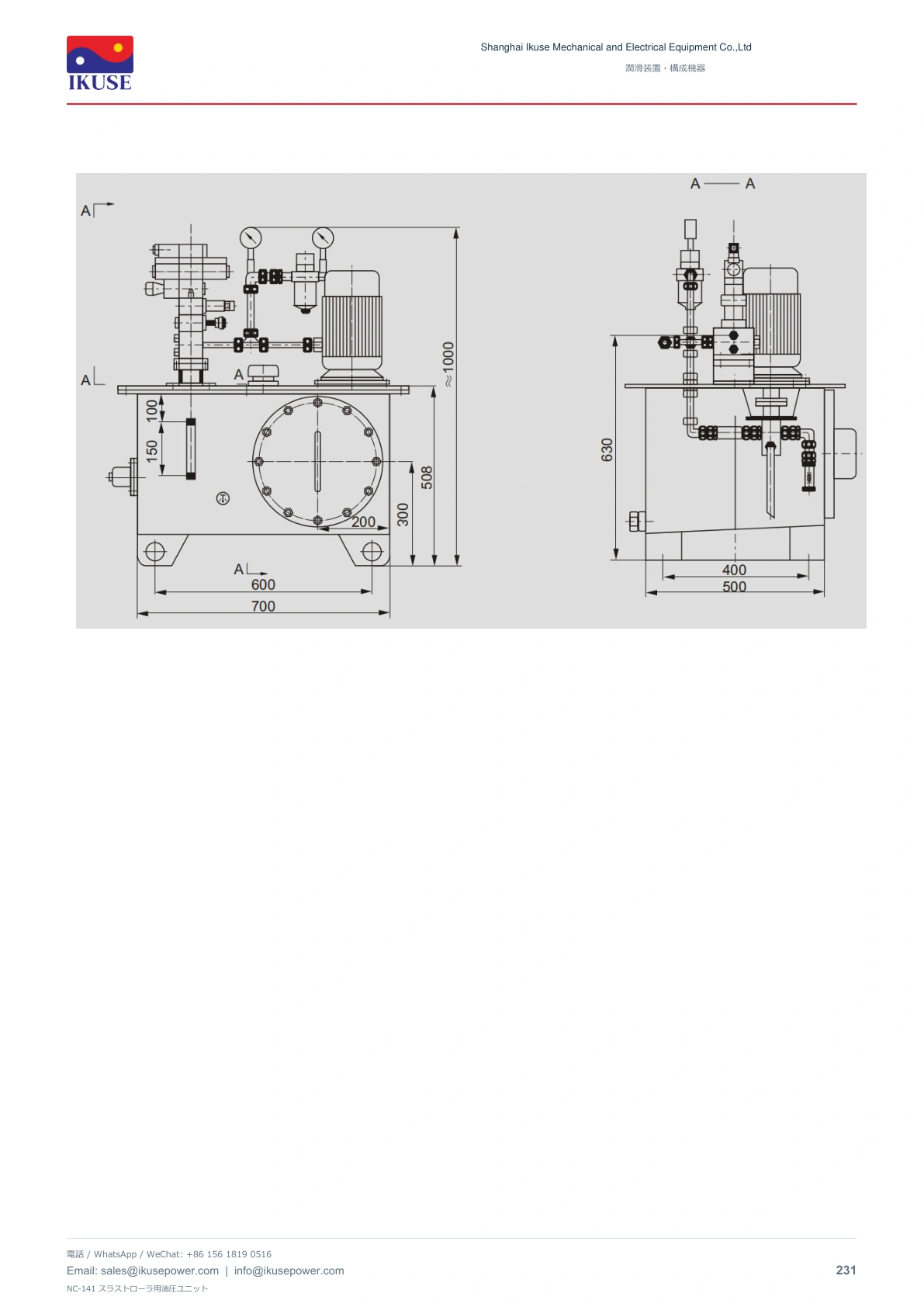

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
