Описание

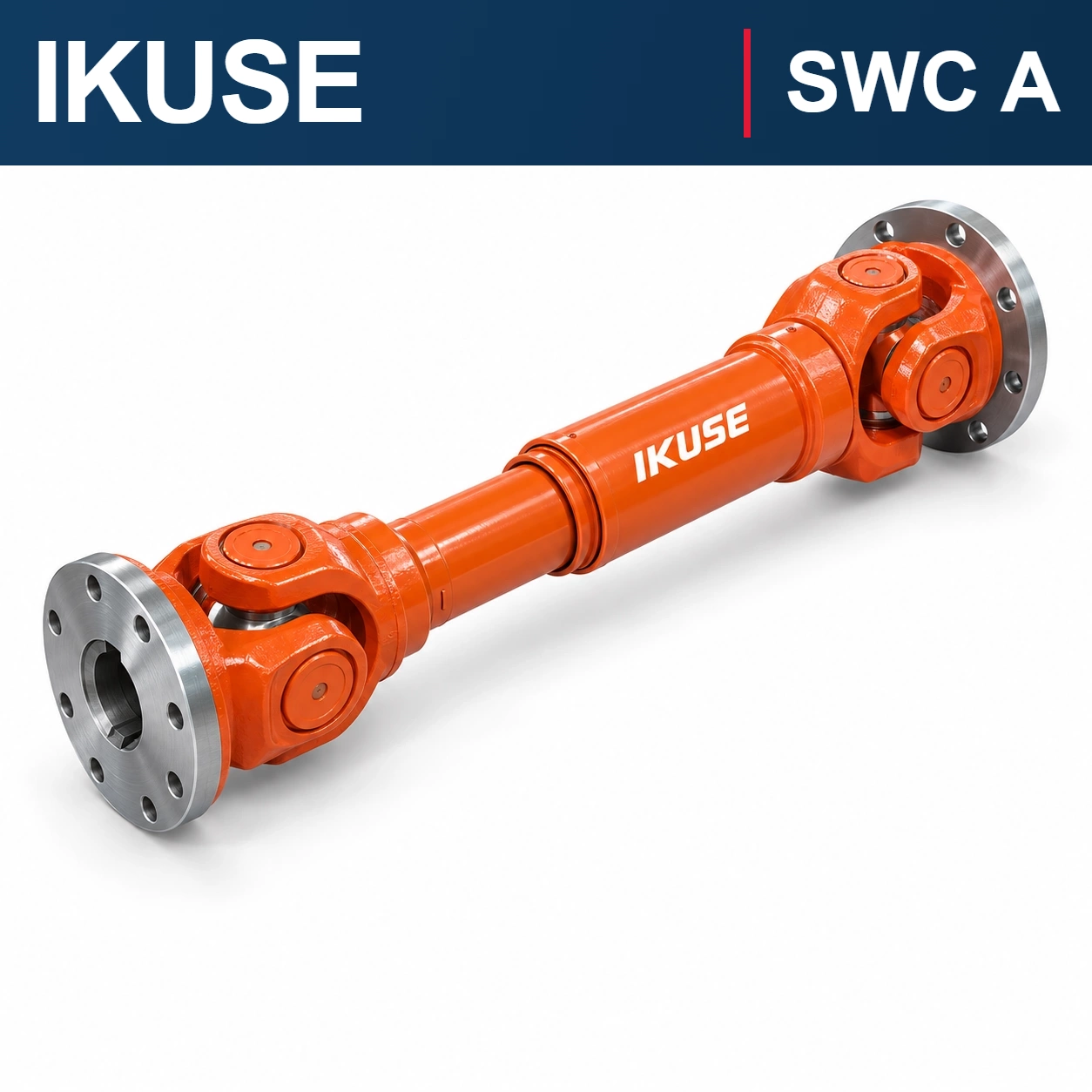

SWC A — сварной вал с компенсацией длины. Передаёт крутящий момент между валами, расположенными под углом. Предусмотрена компенсация длины; монтажную длину выбирают по оборудованию. Диапазон SWC160A–SWC620A; 14 типоразмеров. Моменты, соединительные фланцы и размеры приведены в технических таблицах.

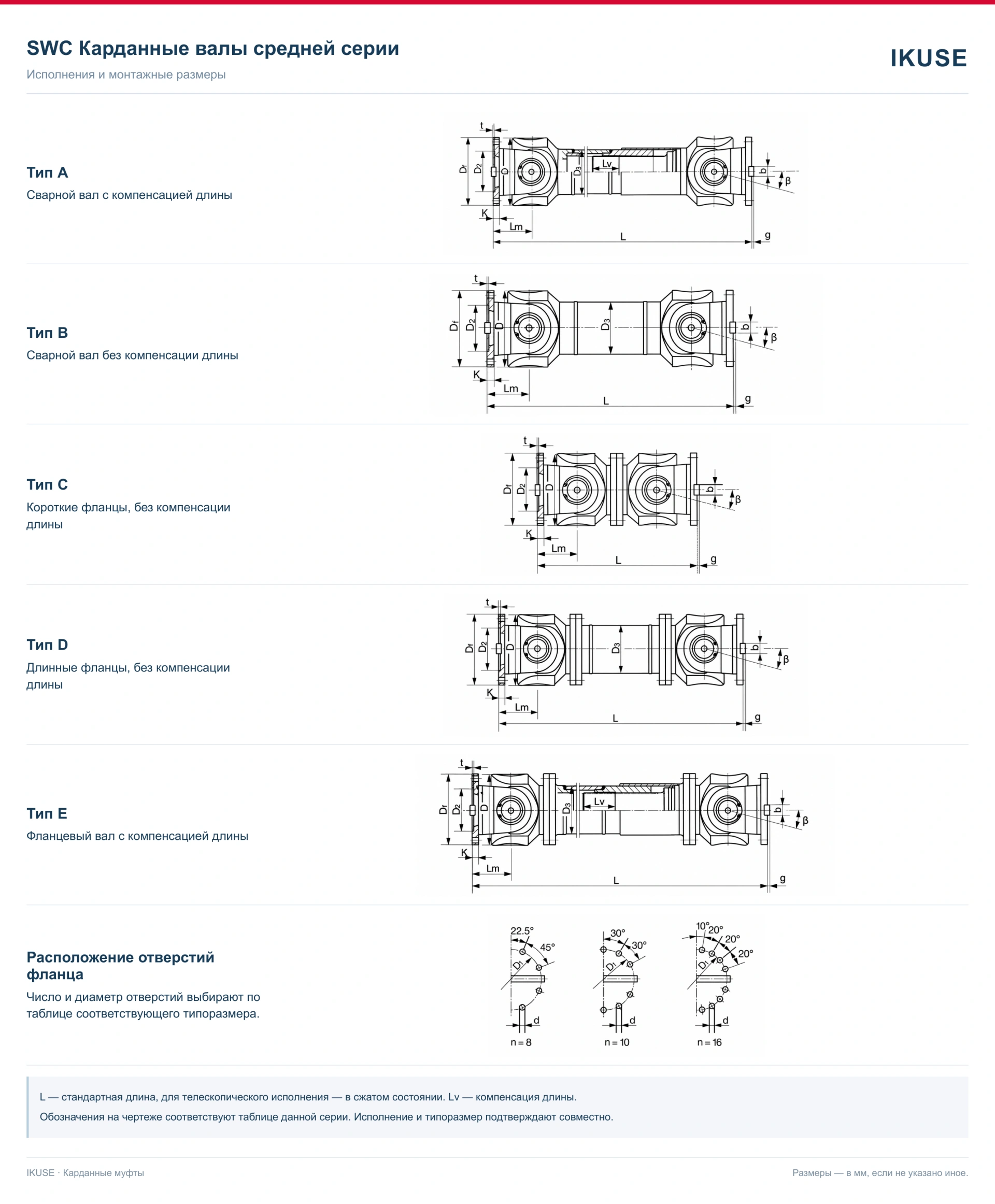

Конструкция
Крестовины двух карданных шарниров передают момент при угле между валами. Сварной вал с компенсацией длины. Длина L читается для сжатого состояния; Lv — компенсация длины. Центрирующий поясок, окружность отверстий, диаметр и число болтовых отверстий выбирают по типоразмеру. Максимальный угол β зависит от типоразмера; частоту вращения проверяют с учётом длины, нагрузки и балансировки.
Применение
Для приводов прокатных станов, оборудования переработки резины и пластмасс и других промышленных машин. Исполнение выбирают по моменту, частоте вращения, углу между валами и компоновке оборудования.

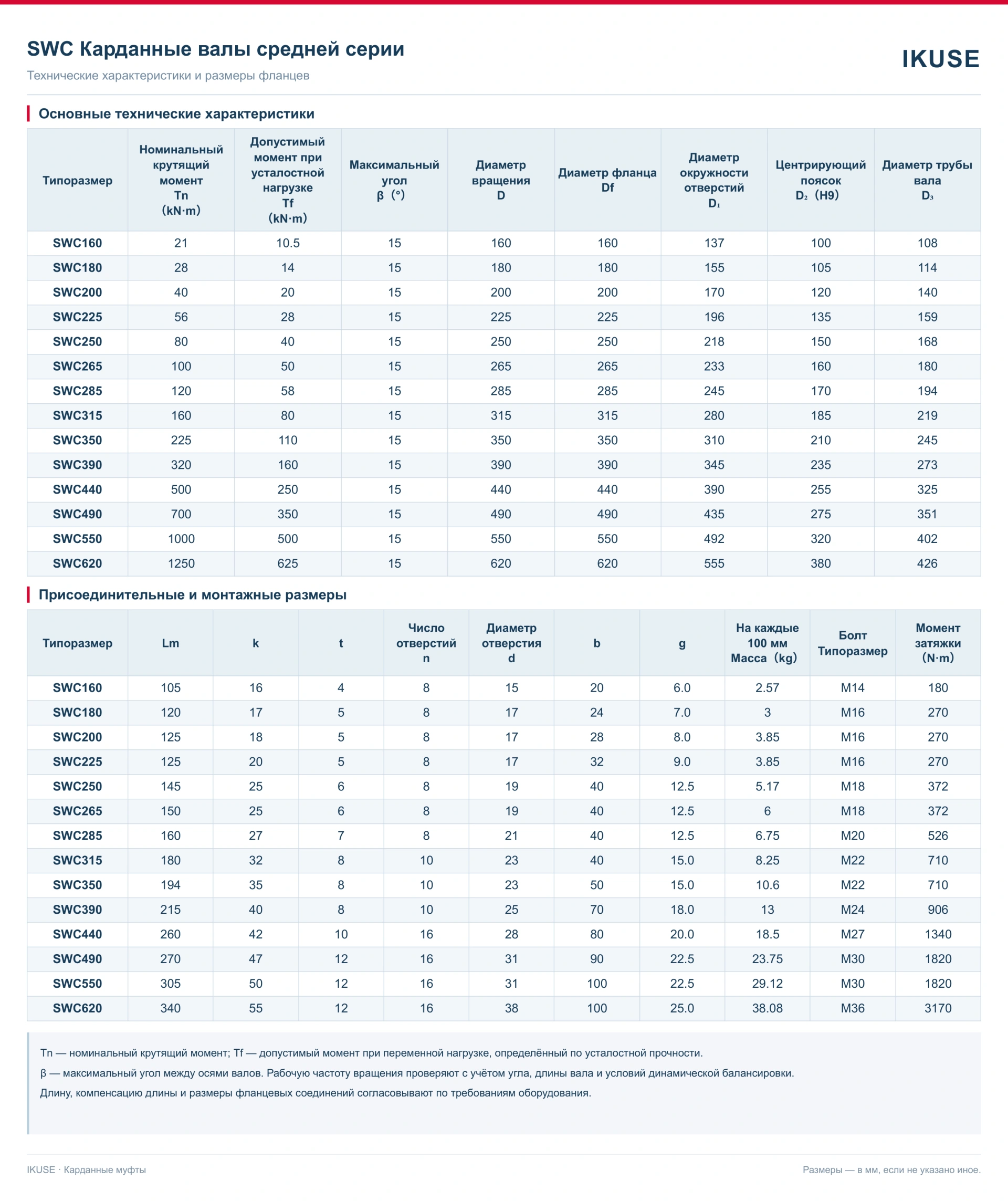

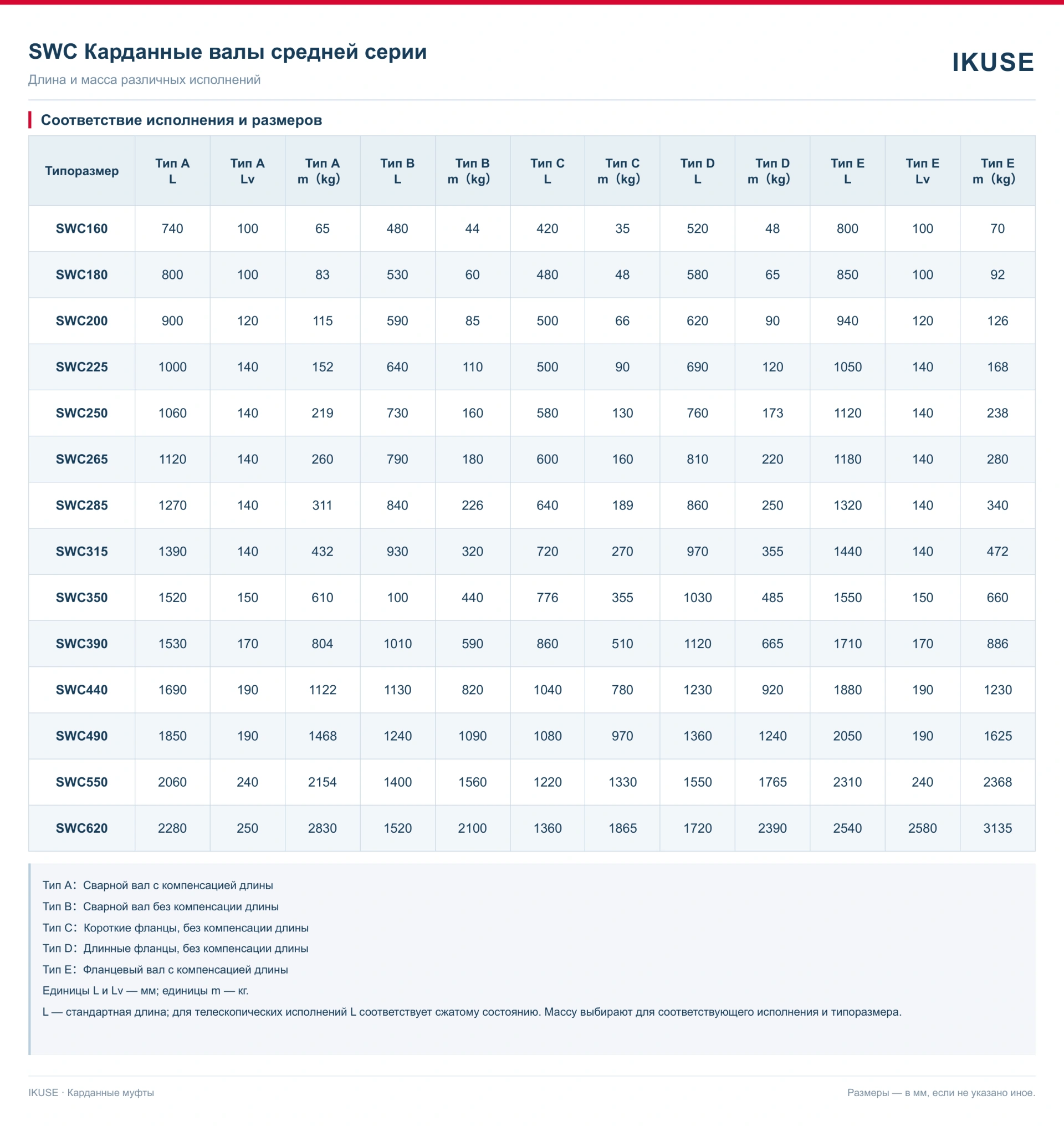

Технические характеристики
Номинальный момент Tn и допустимый усталостный момент Tf приведены в кН·м. Размеры — в мм, если не указано иное. Используйте строки выбранного исполнения; размеры разных исполнений нельзя смешивать.
Монтаж и обслуживание
При монтаже проверьте оба фланца, соединительные болты и расположение валов. Затяжку выполняйте по требованиям выбранного типоразмера. В эксплуатации проверяйте ослабление крепежа, необычные вибрации, шум и состояние смазки. Периоды смазки и ремонта определяют по фактическим условиям работы.
Данные для заказа
Укажите тип оборудования, мощность, рабочую частоту вращения, рабочий и пиковый моменты, характер нагрузки, угол между осями валов, монтажную длину, необходимую компенсацию длины и размеры обоих фланцев. Также укажите температуру среды, требования к динамической балансировке и защите.
