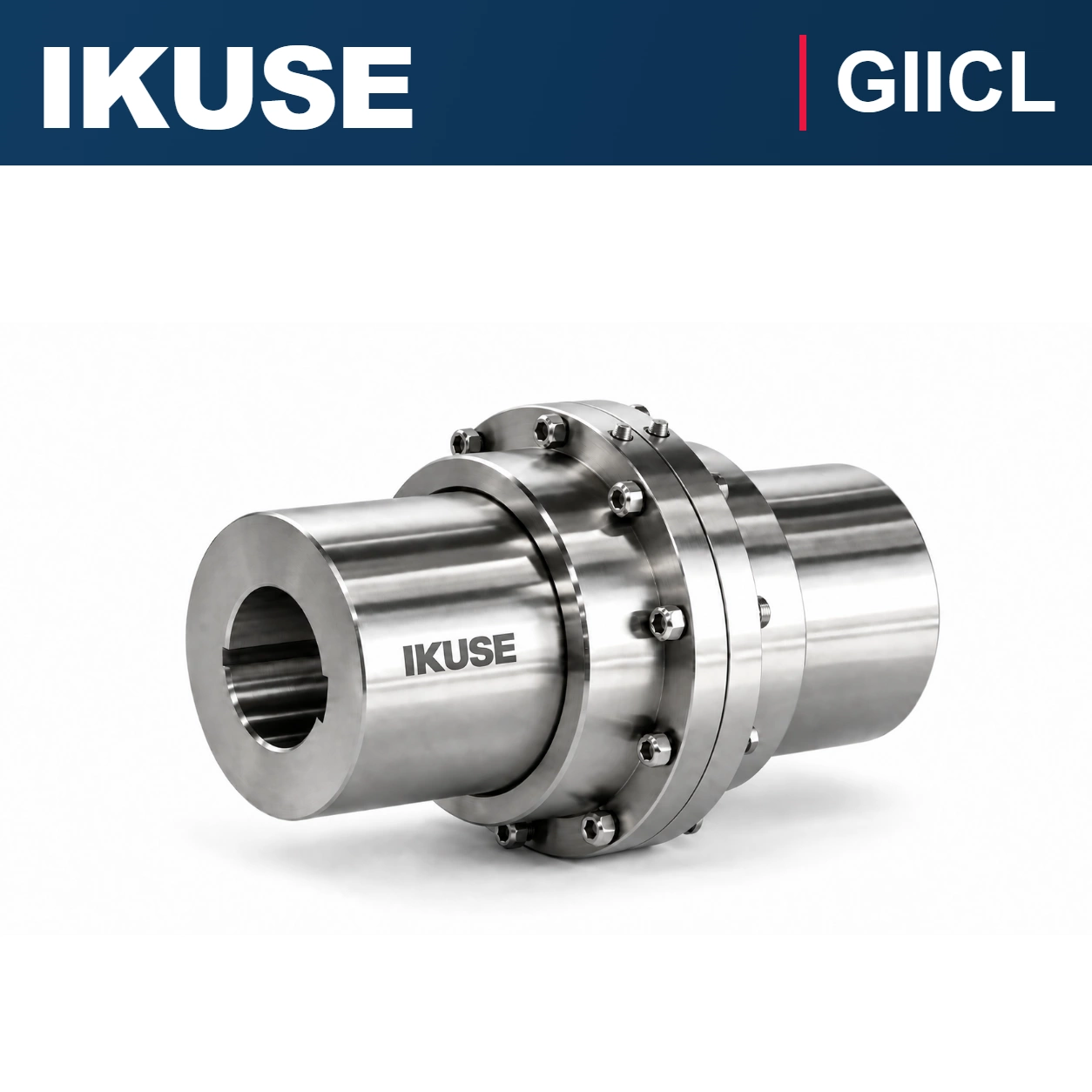

Описание
Узкое базовое исполнение с небольшим расстоянием между зубчатыми венцами предназначено для компактных горизонтальных приводов.

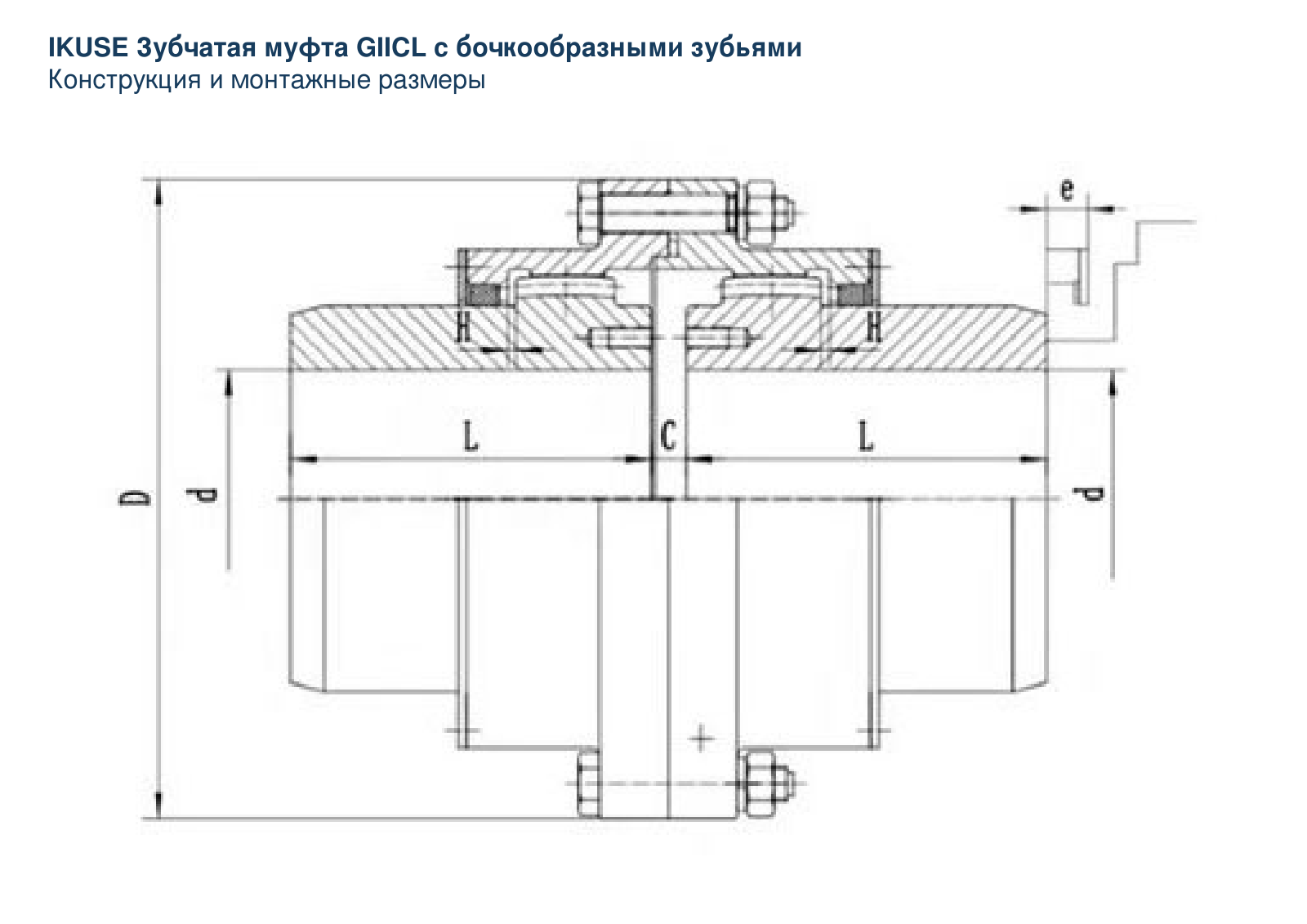

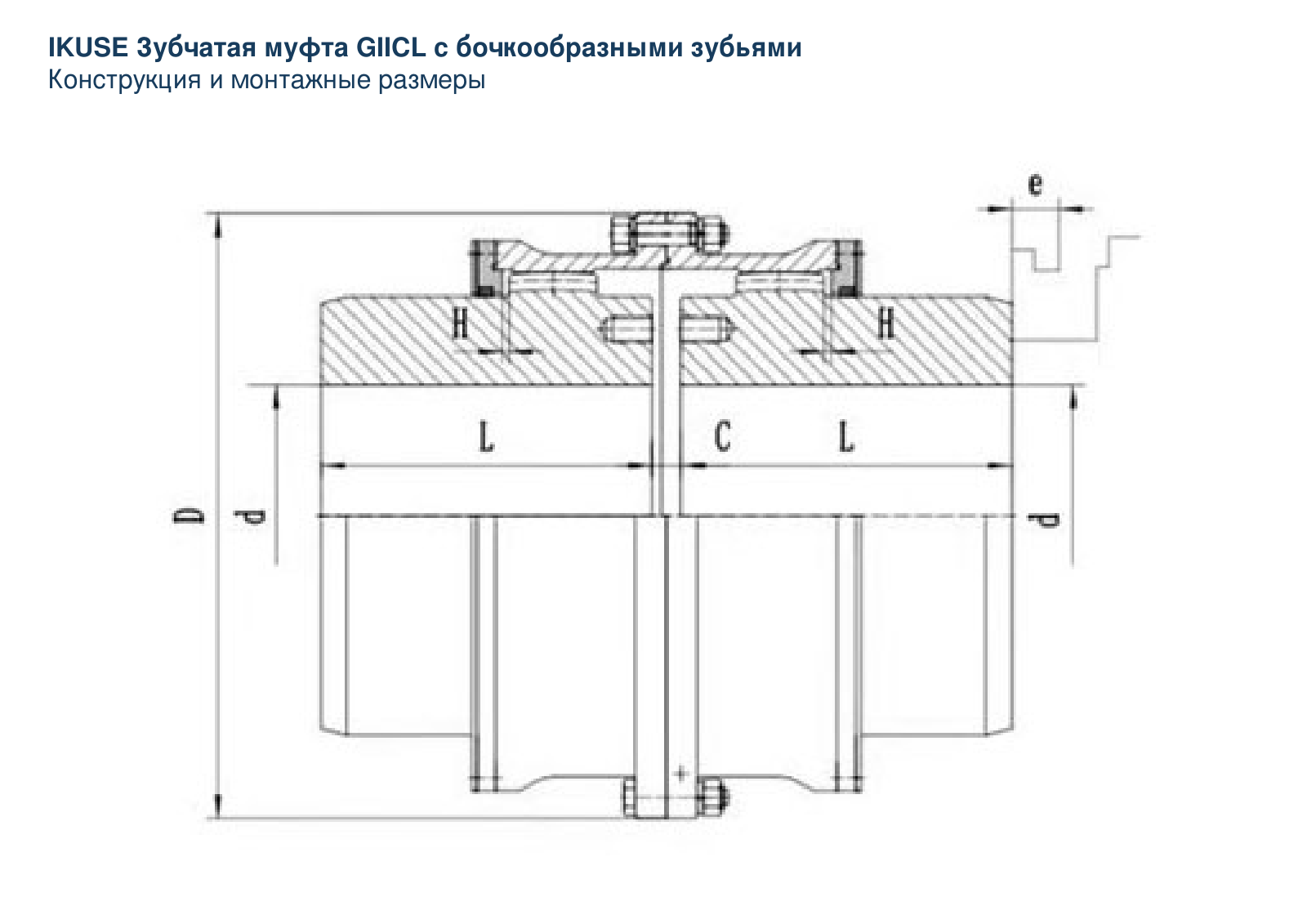

Конструктивные особенности
Компактное зубчатое соединение. Допустимое радиальное смещение проверяют по типоразмеру; для обслуживания уплотнений предусматривают место демонтажа.
Применение
Горизонтальные приводы металлургического, горнодобывающего, подъёмно-транспортного и общепромышленного оборудования.
Подбор исполнения

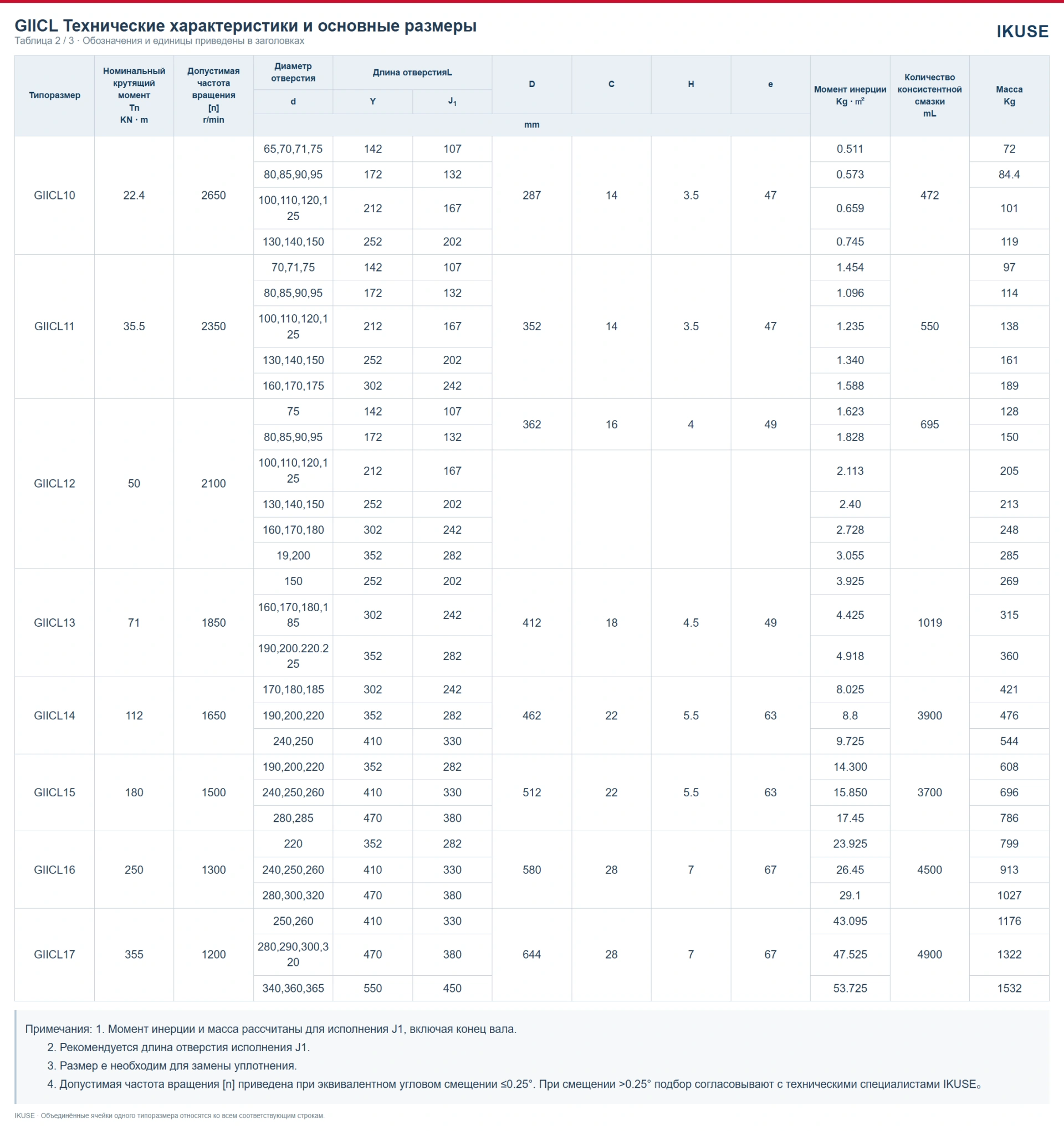

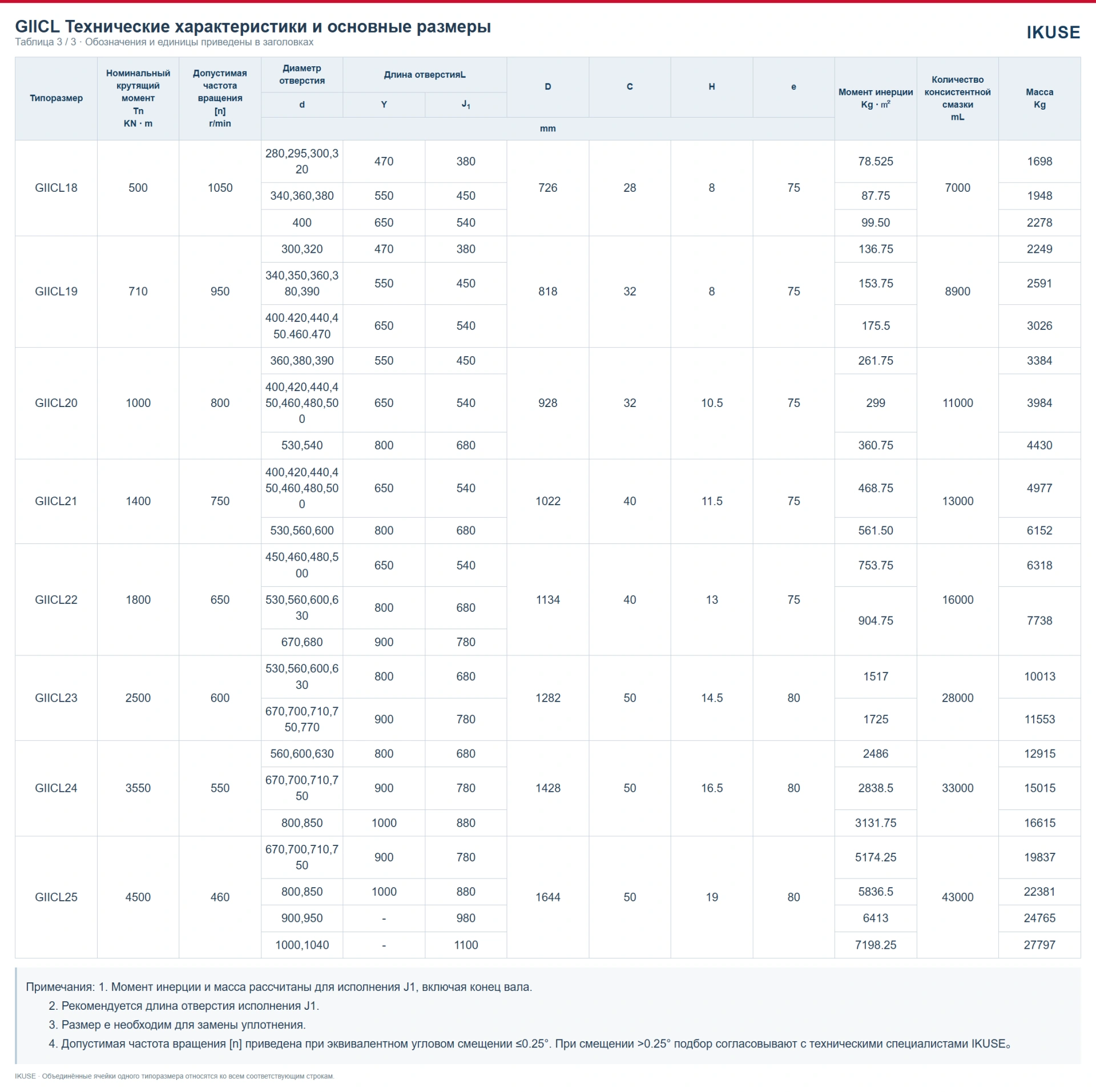

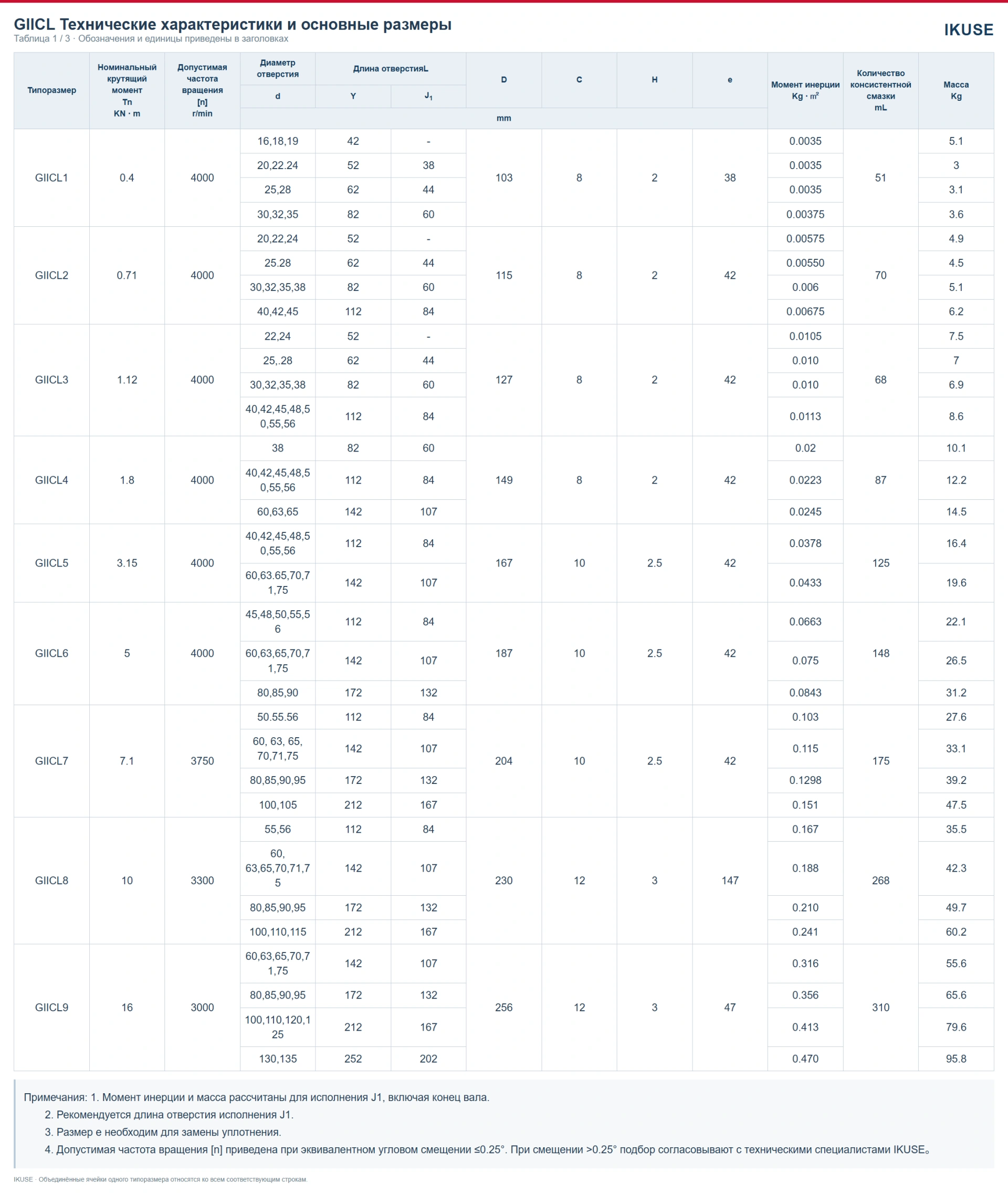

Диапазон GIICL1–GIICL25. Момент, диаметр отверстия и допустимую частоту вращения выбирают для одного и того же типоразмера.
Данные для заказа
Укажите тип оборудования, передаваемую мощность, рабочую частоту вращения, характер нагрузки, диаметры и длины концов обоих валов, расстояние между концами валов и монтажное пространство. При наличии тормоза, требований к динамической балансировке или особых упругих элементов укажите их отдельно.
