Описание
Компактное пластинчатое соединение сочетает возможность размещения больших отверстий со сравнительно небольшими наружными размерами. Предназначено для крупных агрегатов, требующих удобного монтажа и демонтажа.
Конструктивные особенности
Большой допустимый диаметр отверстия; компактный наружный диаметр. Промежуточная секция и соединение с концами валов выбираются для конкретного агрегата.
Применение
Крупные агрегаты с рабочей частотой вращения ниже 10000 об/мин; предел для выбранного типоразмера проверяется отдельно.
Подбор исполнения

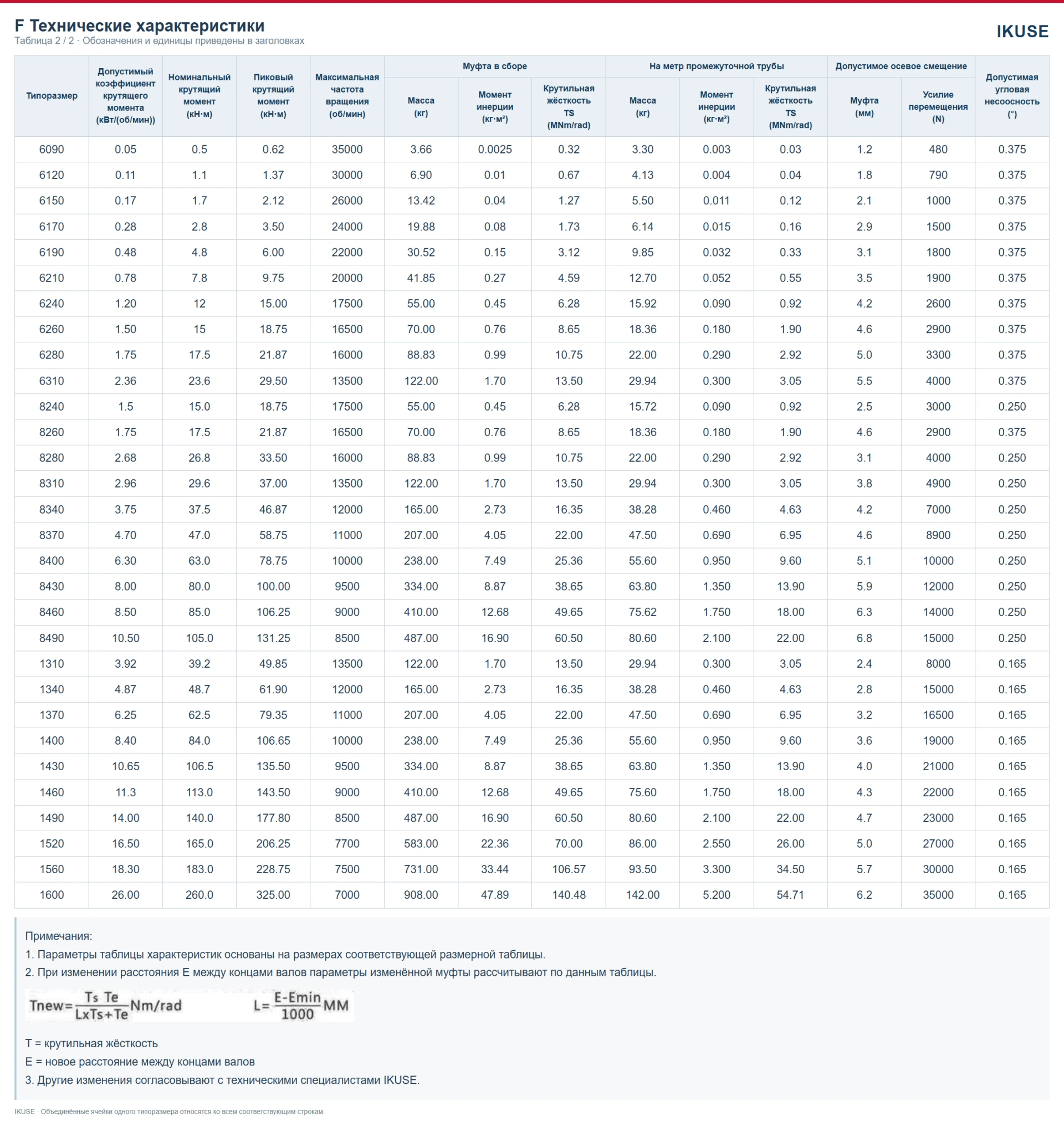

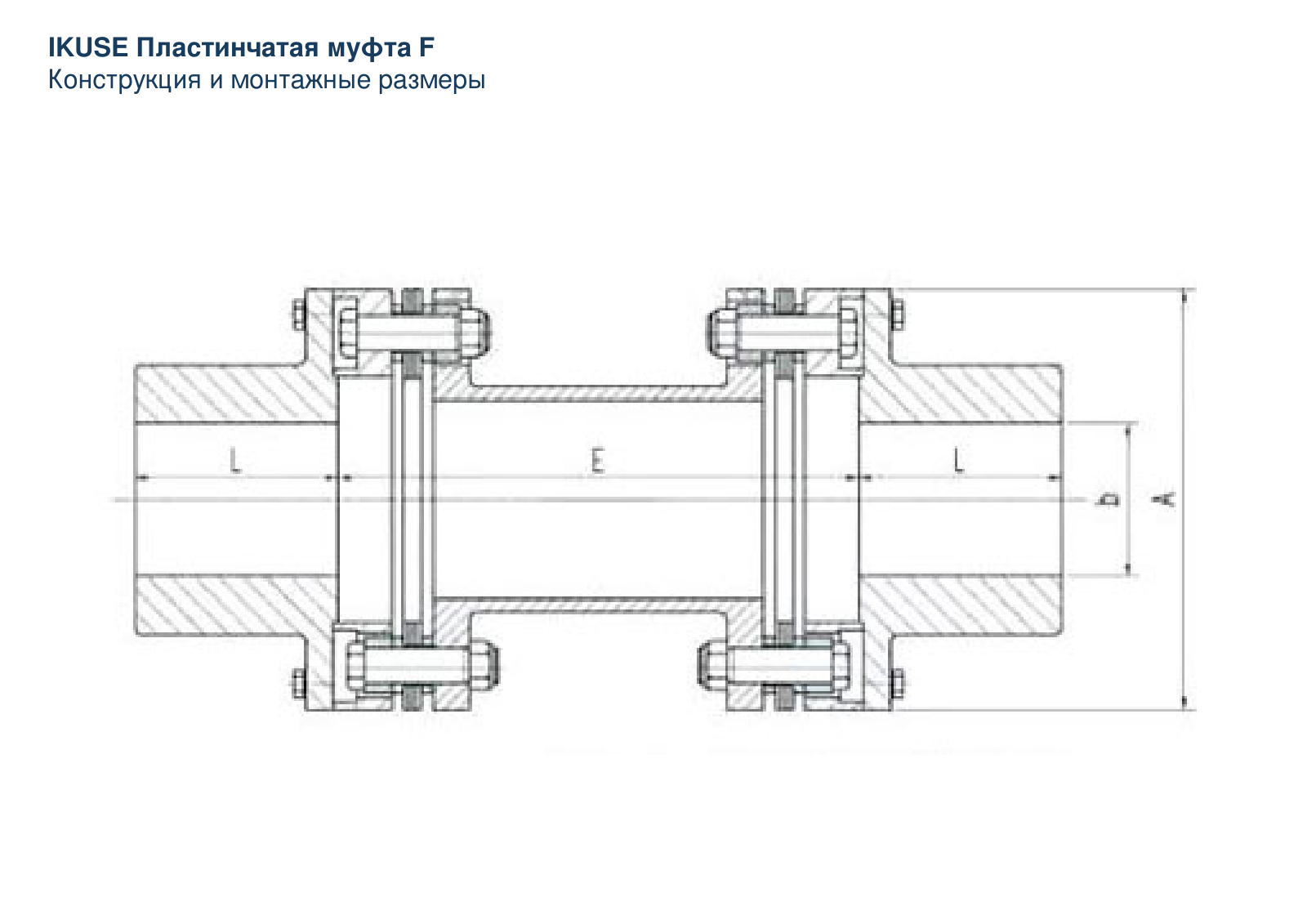

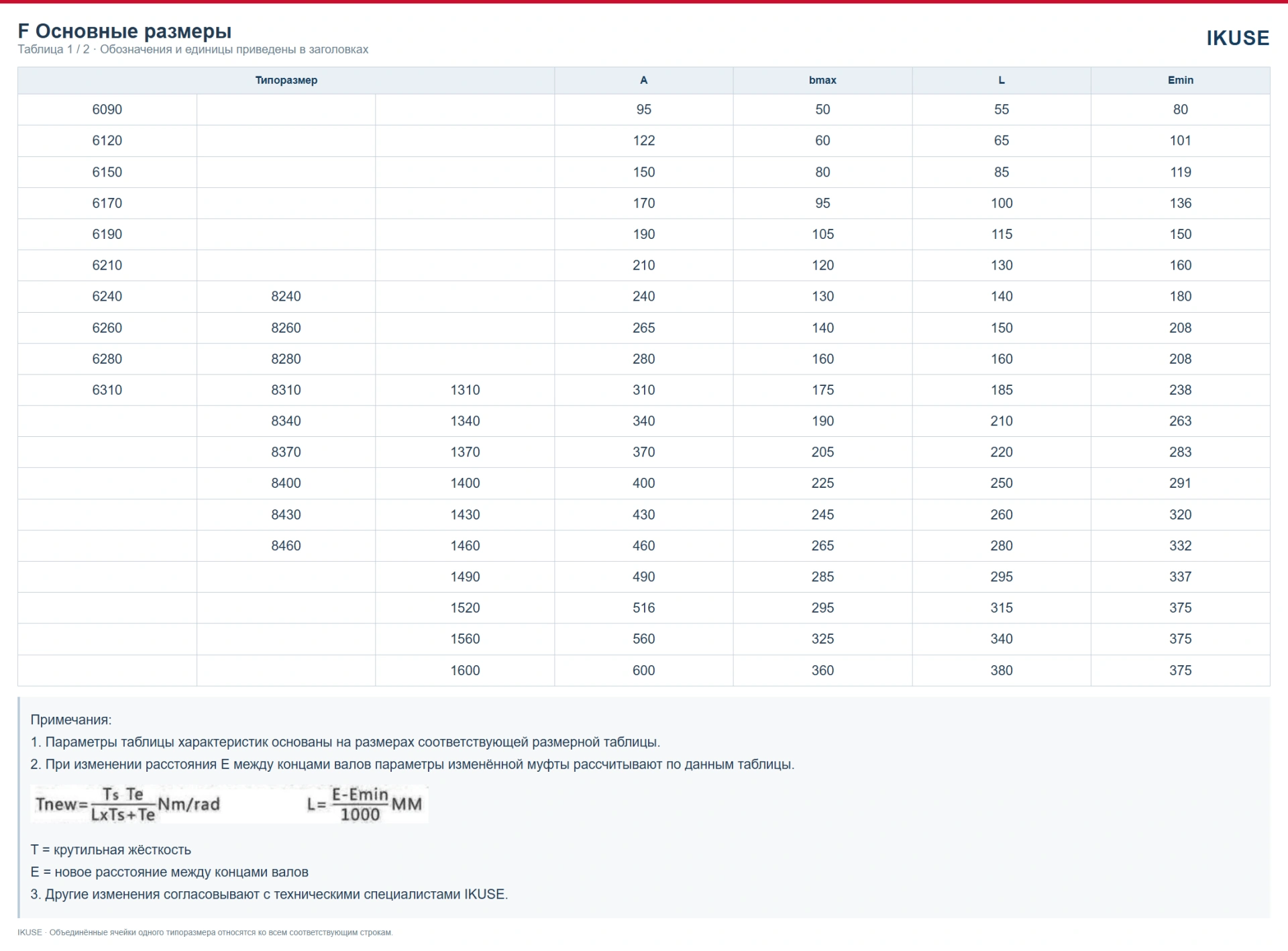

Изменение расстояния E между концами валов влияет на крутильную жёсткость, момент инерции и массу. Эти параметры проверяют по окончательному чертежу.
Данные для заказа
Укажите тип оборудования, передаваемую мощность, рабочую частоту вращения, характер нагрузки, диаметры и длины концов обоих валов, расстояние между концами валов и монтажное пространство. При наличии тормоза, требований к динамической балансировке или особых упругих элементов укажите их отдельно.
