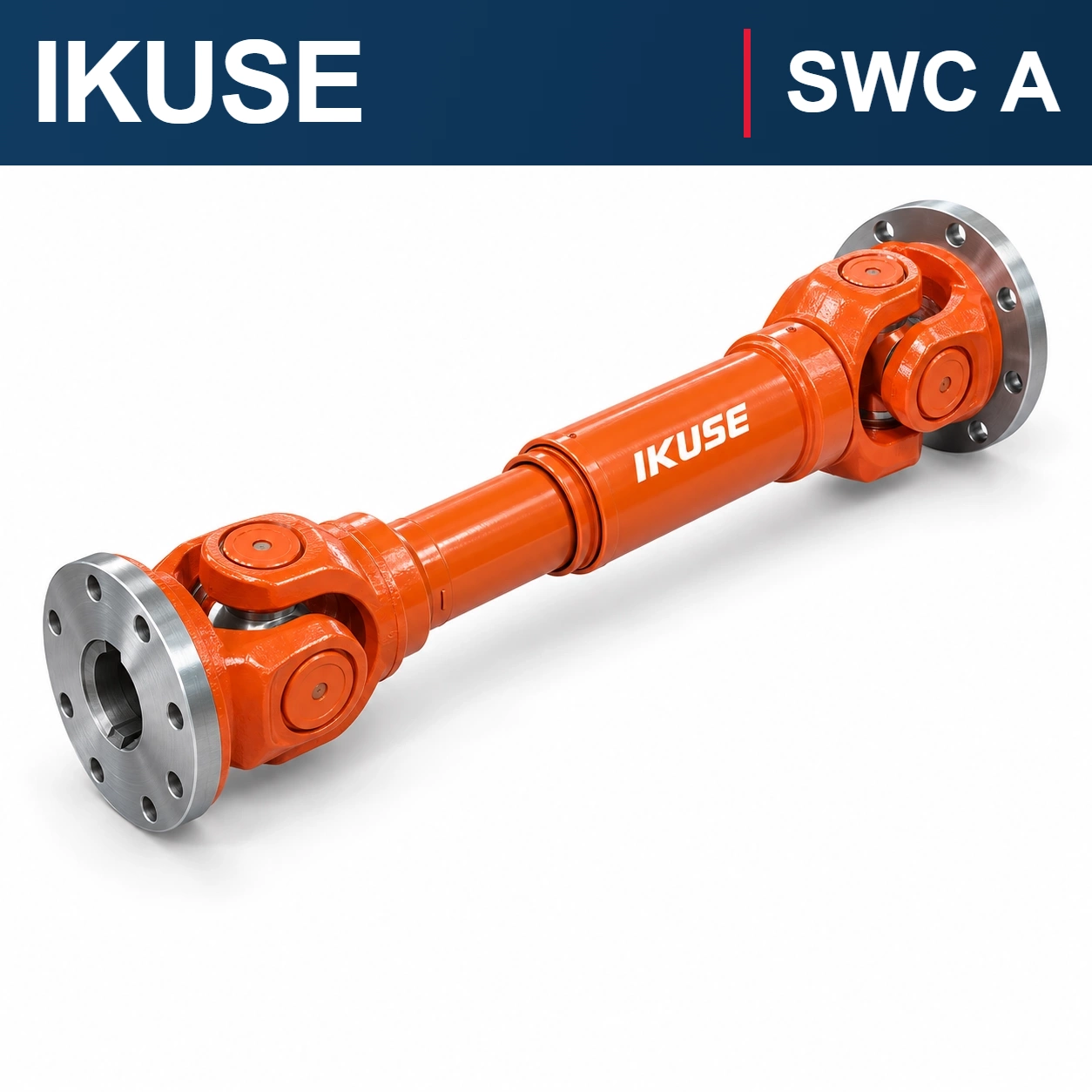

产品概述
SWC A型采用焊接式伸缩结构，用于存在轴线夹角的动力传递。设有长度补偿结构，可结合设备安装长度选型。本页覆盖 SWC160A–SWC620A，共 14 个规格；规格对应的转矩、连接法兰和尺寸见本页技术资料。
结构特点
十字轴式万向联接：通过两端万向节传递转矩，适应轴间夹角。
结构形式：焊接式伸缩结构。长度 L 按压缩状态读取，Lv 为伸缩补偿量。
法兰连接：止口、螺栓分布圆、孔径及孔数按对应规格读取。
工作条件：最大轴线折角 β 与规格有关，工作转速还需结合轴长、负载与动平衡条件确定。
结构形式：焊接式伸缩结构。长度 L 按压缩状态读取，Lv 为伸缩补偿量。
法兰连接：止口、螺栓分布圆、孔径及孔数按对应规格读取。
工作条件：最大轴线折角 β 与规格有关，工作转速还需结合轴长、负载与动平衡条件确定。
适用设备
适用于轧机、橡塑机械及其他工业传动设备的轴系联接。具体结构和规格应结合转矩、工作转速、轴线夹角及设备布置确定。

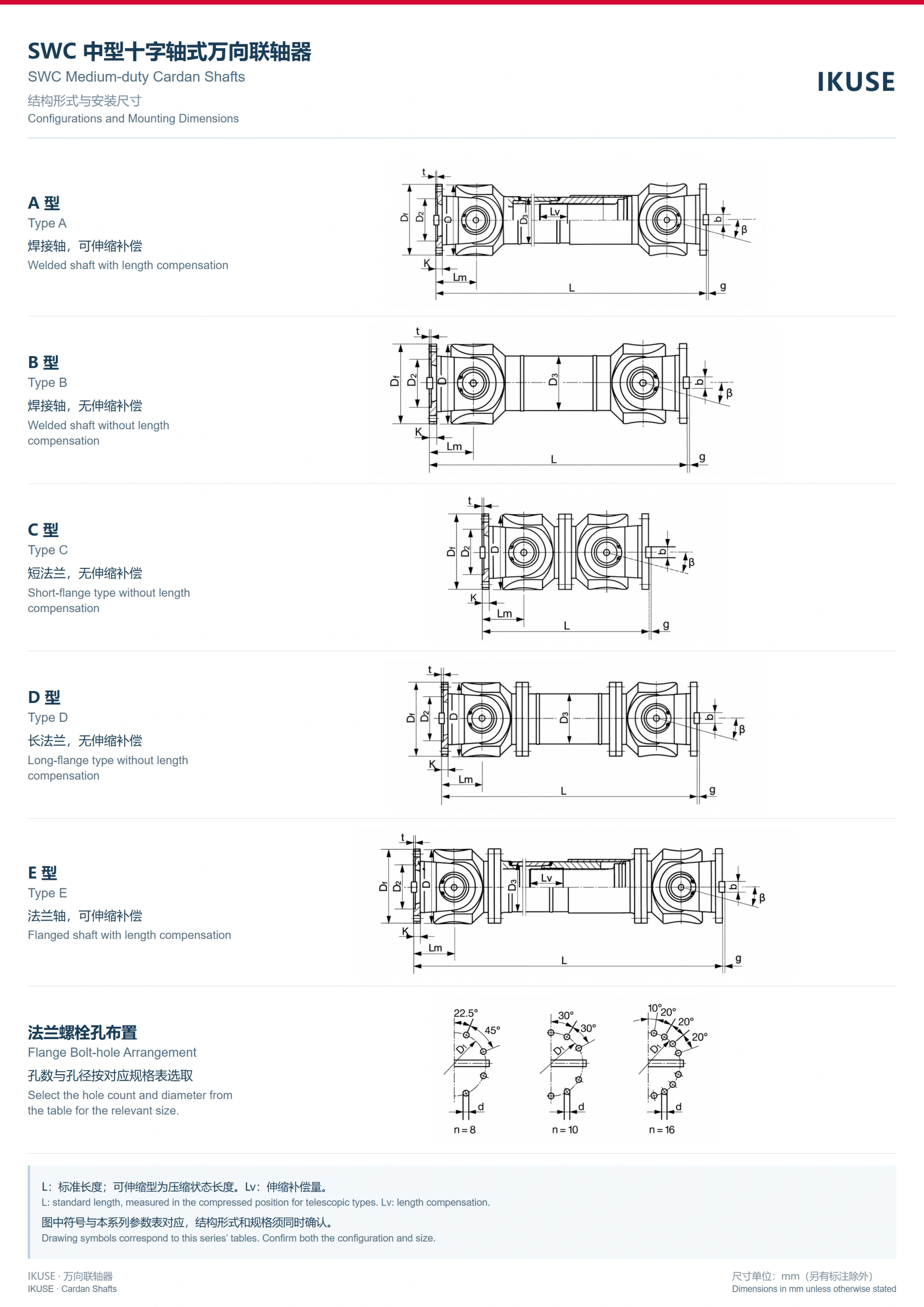

结构与安装尺寸

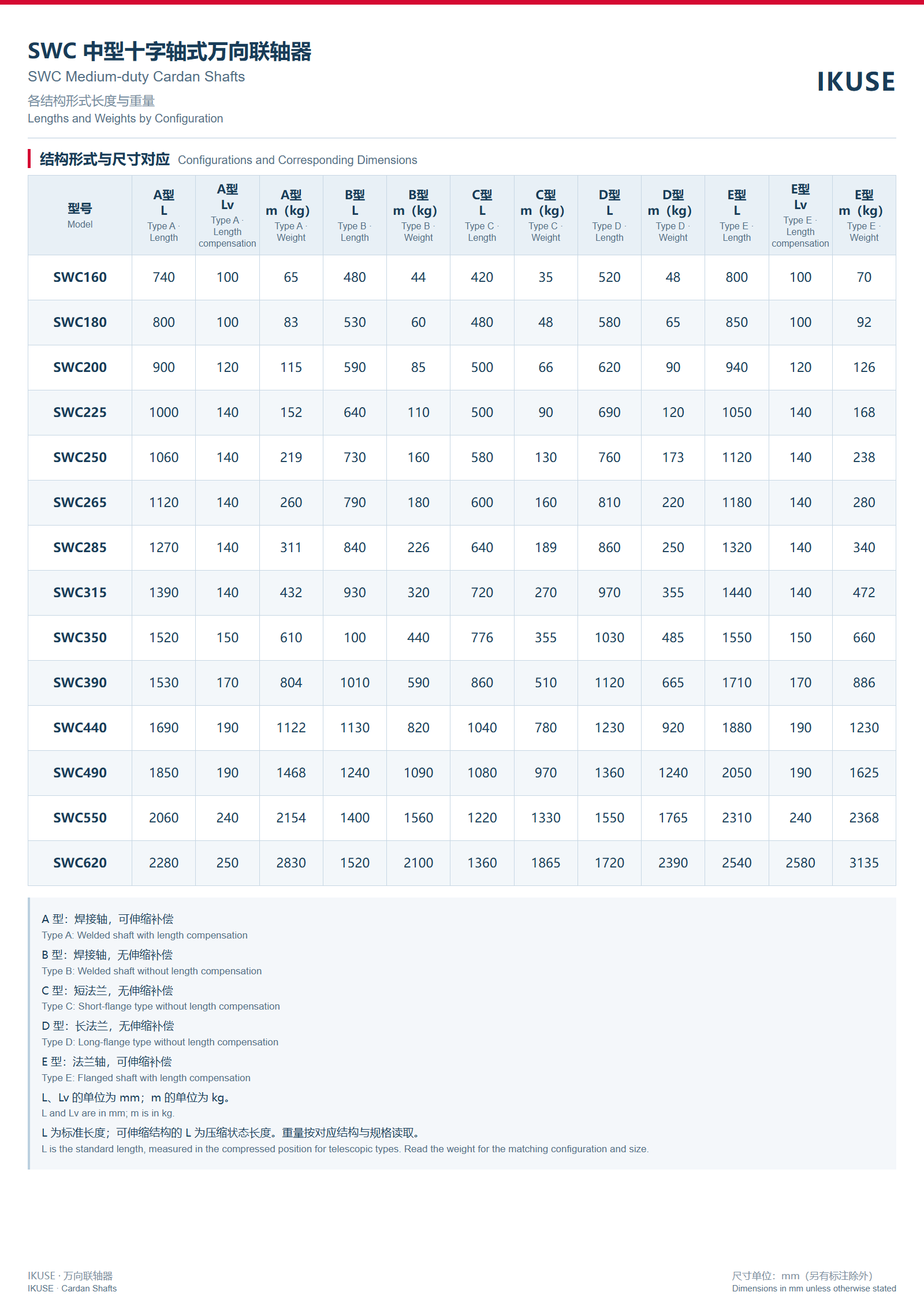

下图为 SWC 系列结构图，本产品对应 A 型。请按本产品结构形式读取长度和重量，不同结构的尺寸不宜混用。

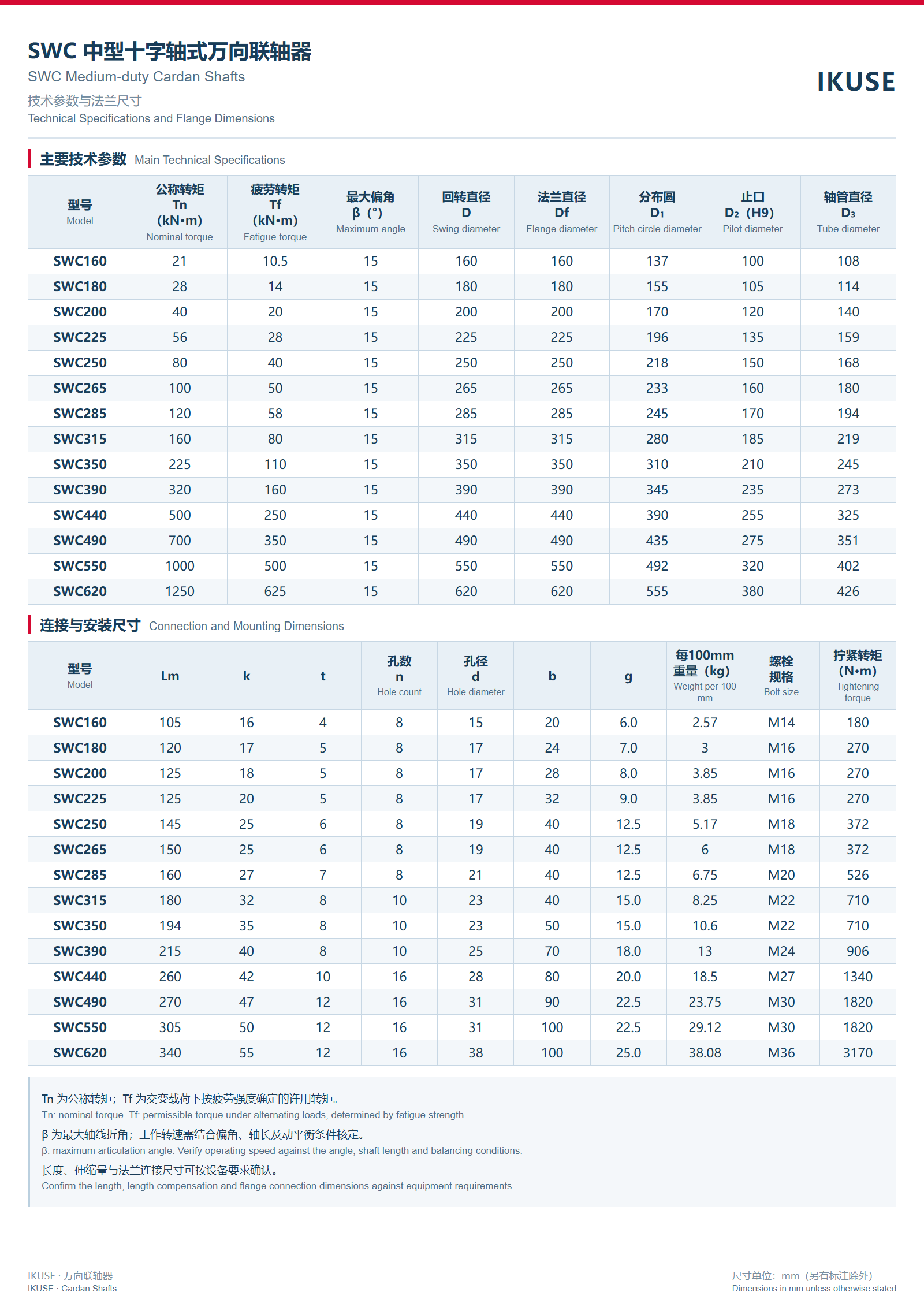

技术参数与主要尺寸
公称转矩 Tn 与疲劳转矩 Tf 的单位为 kN·m。除另有标注外，尺寸单位为 mm。
使用与维护
安装时核对两端法兰、连接螺栓及轴系布置，按对应规格要求紧固。使用中根据工况检查连接松动、异常振动、噪声及润滑状态；润滑和检修周期结合实际运行条件确定。
订货信息
请提供设备类型、传递功率、工作转速、工作及峰值转矩、负载特性、轴线夹角、安装长度、所需伸缩量和两端法兰尺寸，并说明环境温度、动平衡及防护要求。
