产品概述
端部衬板用于磨机端部的耐磨防护，并与相邻衬板及端部结构配合。不同安装位置的外形、厚度、工作面与连接要求需分别确认。
分块与排布
扇形分块应核对内外轮廓、分块角度、分圈位置和相邻件间隙。整套衬板需要按排布图核对图号及数量，单件外形相似不代表可以互换。
磨机衬板与研磨介质 · 应用位置
剖视示意展示筒体衬板、端部衬板与研磨介质的相对位置。磨机形式、衬板排布与介质配置按设备方案确定。 结构与应用示意；具体外形、尺寸及配置以确认的设备图纸为准。
安装配合
背面支承、孔位、孔形与紧固件应与端部结构匹配。进料端与出料端的周边部件不同，选型时应明确安装方向和实际工作位置。
工作部位区分
实心防护衬板与开孔格子板、出料篦板的功能和接口要求不同。即使均为扇形外观，也应按设备总图及部件图分别确认。
选型与订货资料
请提供端部总图、分块及分圈排布图、各部件图号与数量、工作面和背面照片、孔位及紧固件资料，并说明物料、磨矿方式及原衬板磨损部位。

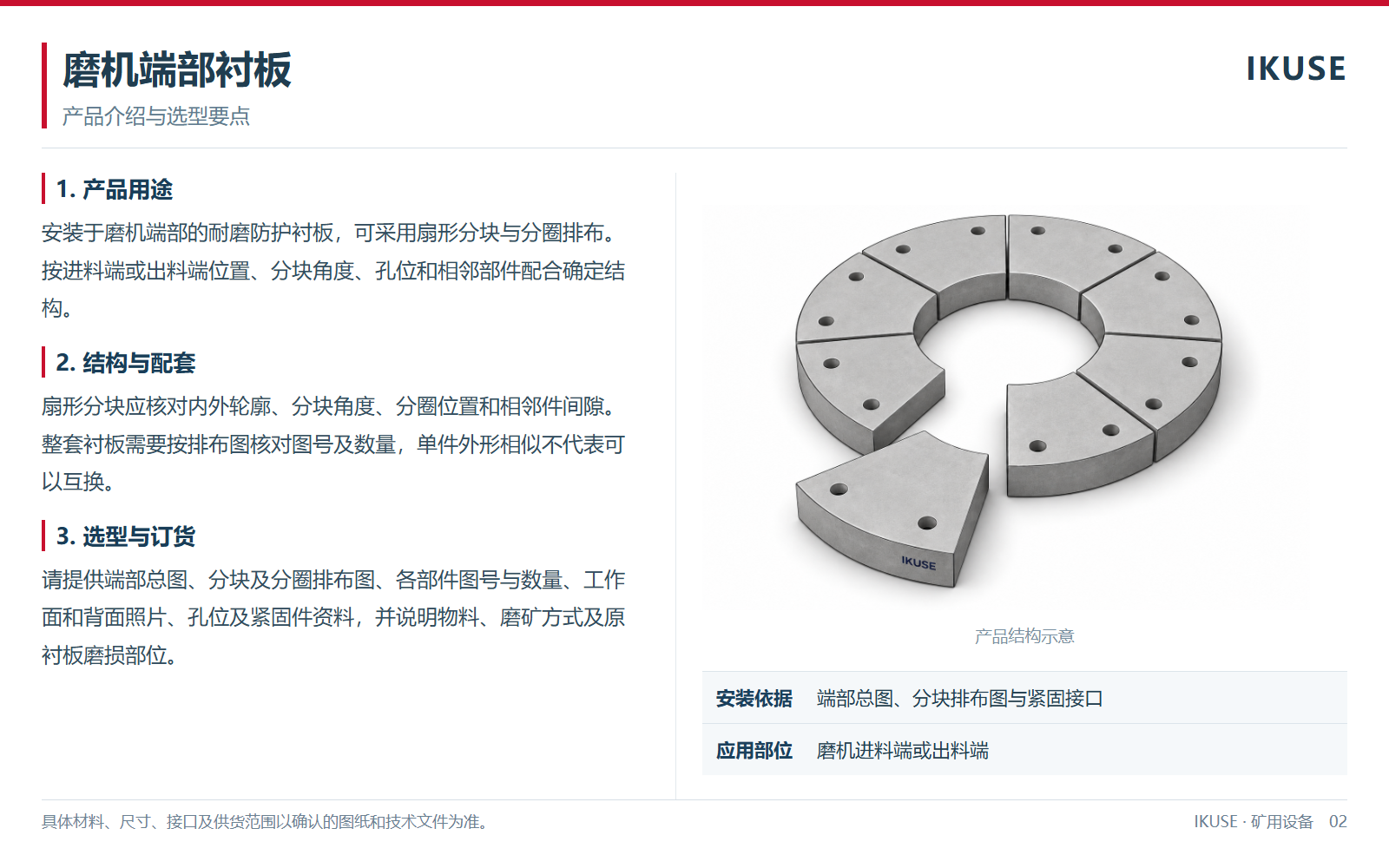

产品图说明
图片用于说明产品结构形式；具体材料、尺寸、接口和供货范围以双方确认的图纸及技术文件为准。
