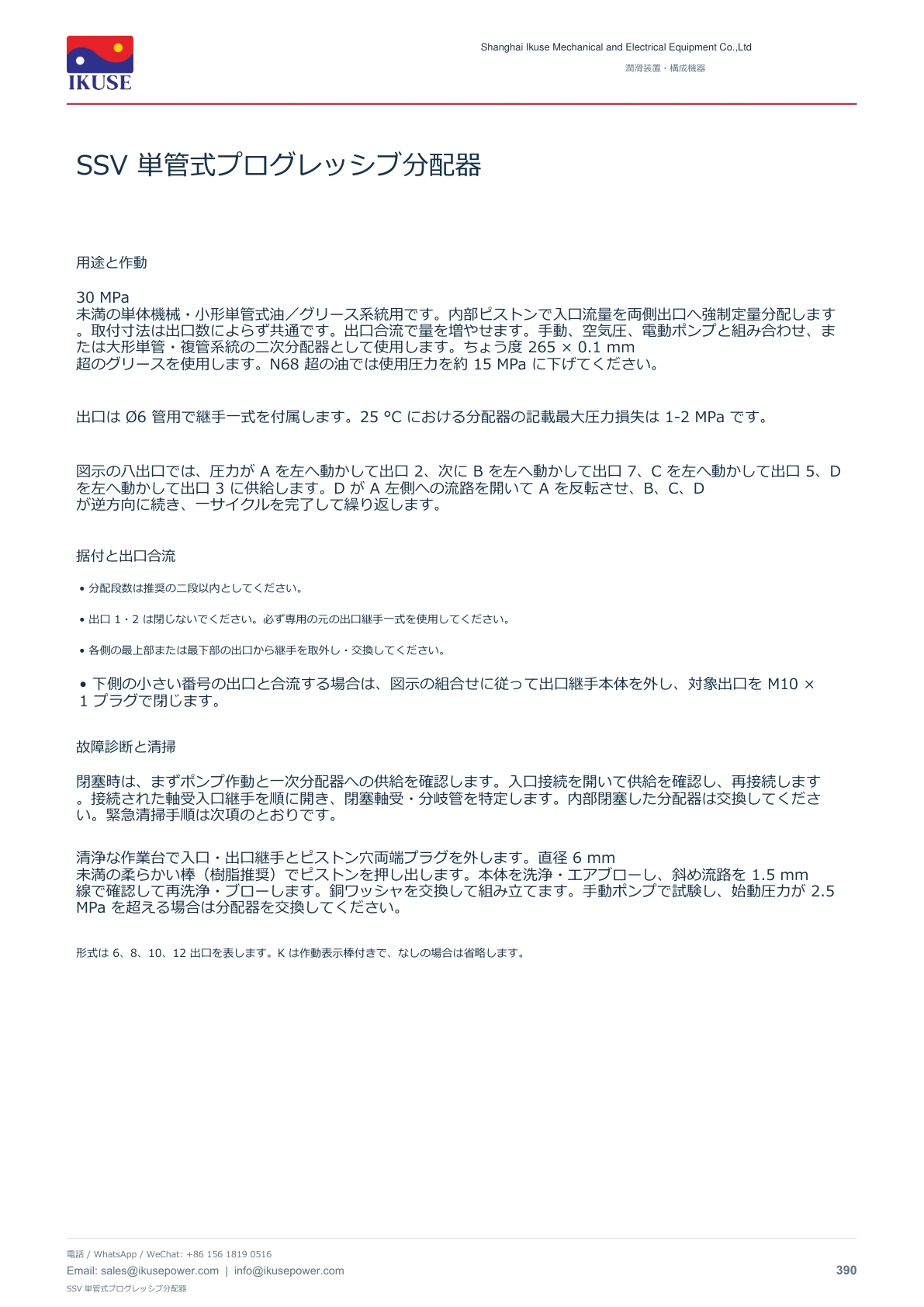

製品概要
30 MPa 未満の単体機械・小形単管式油／グリース系統用です。内部ピストンで入口流量を両側出口へ強制定量分配します。取付寸法は出口数によらず共通です。出口合流で量を増やせます。手動、空気圧、電動ポンプと組み合わせ、または大形単管・複管系統の二次分配器として使用します。ちょう度 265 × 0.1 mm 超のグリースを使用します。N68 超の油では使用圧力を約 15 MPa に下げてください。
構造・使用条件
出口は Ø6 管用で継手一式を付属します。25 °C における分配器の記載最大圧力損失は 1-2 MPa です。

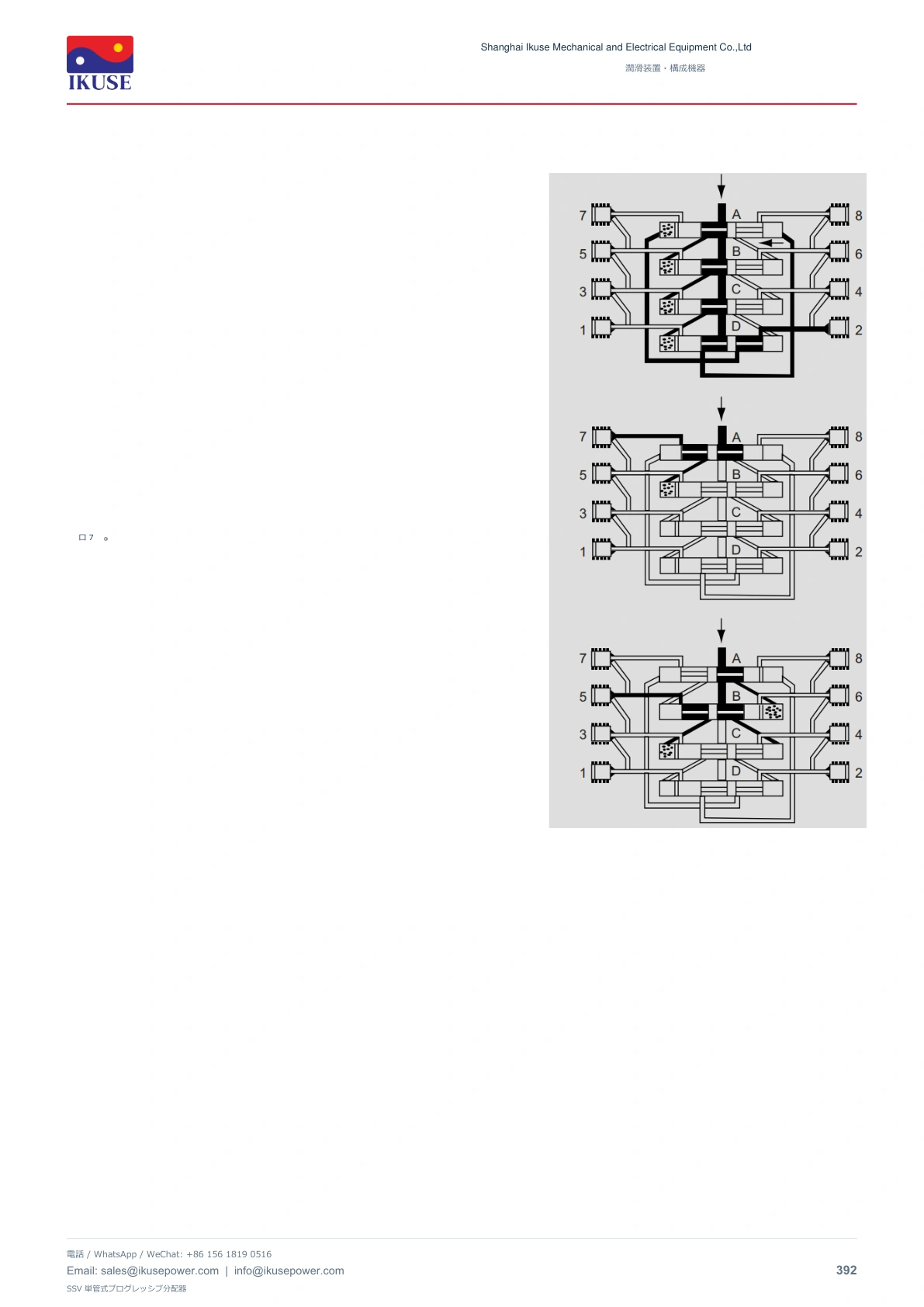

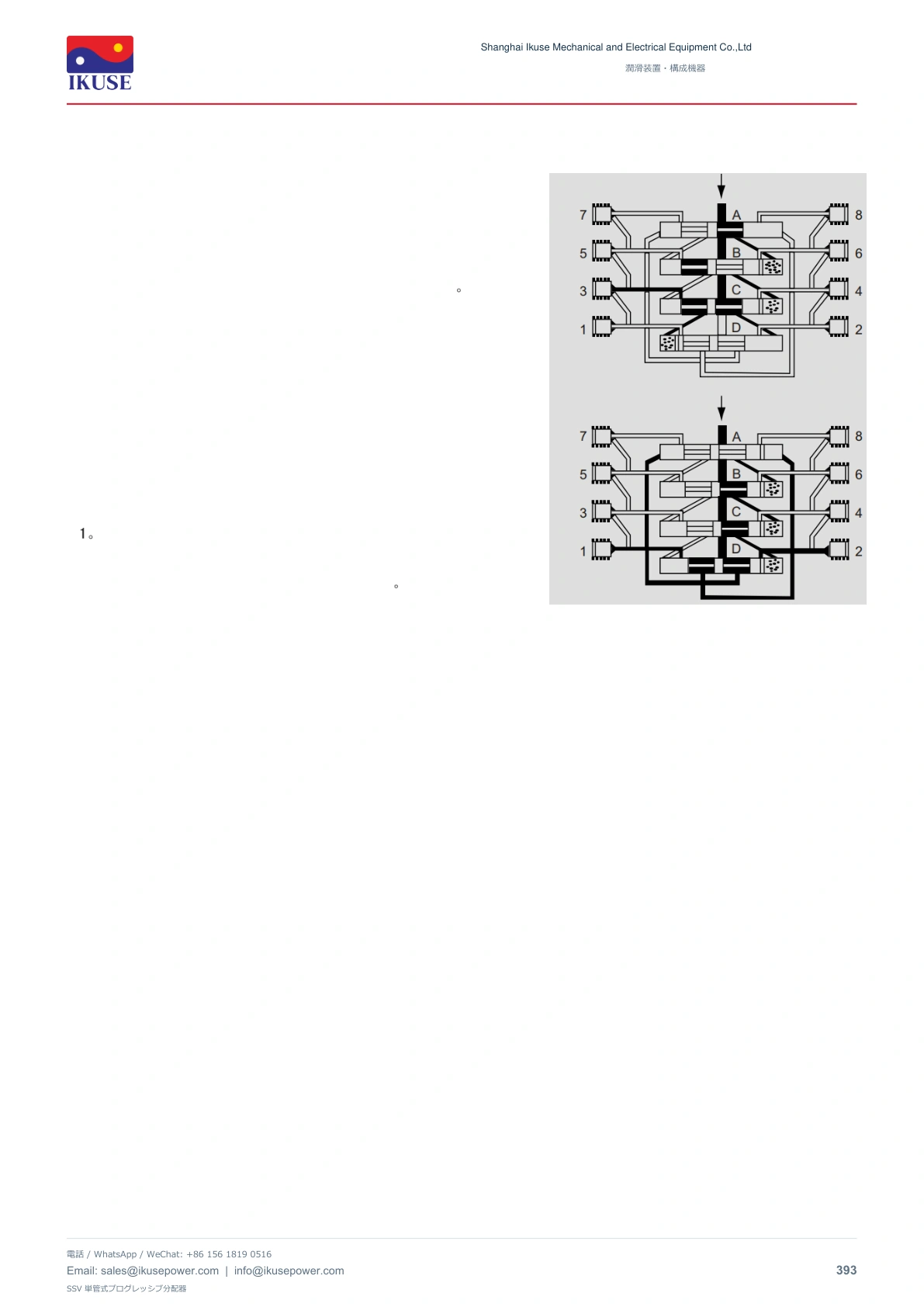

図示の八出口では、圧力が A を左へ動かして出口 2、次に B を左へ動かして出口 7、C を左へ動かして出口 5、D を左へ動かして出口 3 に供給します。D が A 左側への流路を開いて A を反転させ、B、C、D が逆方向に続き、一サイクルを完了して繰り返します。
• 下側の小さい番号の出口と合流する場合は、図示の組合せに従って出口継手本体を外し、対象出口を M10 × 1 プラグで閉じます。
閉塞時は、まずポンプ作動と一次分配器への供給を確認します。入口接続を開いて供給を確認し、再接続します。接続された軸受入口継手を順に開き、閉塞軸受・分岐管を特定します。内部閉塞した分配器は交換してください。緊急清掃手順は次項のとおりです。
清浄な作業台で入口・出口継手とピストン穴両端プラグを外します。直径 6 mm 未満の柔らかい棒（樹脂推奨）でピストンを押し出します。本体を洗浄・エアブローし、斜め流路を 1.5 mm 線で確認して再洗浄・ブローします。銅ワッシャを交換して組み立てます。手動ポンプで試験し、始動圧力が 2.5 MPa を超える場合は分配器を交換してください。
形式は 6、8、10、12 出口を表します。K は作動表示棒付きで、なしの場合は省略します。
図示の八出口では、圧力が A を左へ動かして出口 2、次に B を左へ動かして出口 7、C を左へ動かして出口 5、D を左へ動かして出口 3 に供給します。D が A 左側への流路を開いて A を反転させ、B、C、D が逆方向に続き、一サイクルを完了して繰り返します。
• 下側の小さい番号の出口と合流する場合は、図示の組合せに従って出口継手本体を外し、対象出口を M10 × 1 プラグで閉じます。
閉塞時は、まずポンプ作動と一次分配器への供給を確認します。入口接続を開いて供給を確認し、再接続します。接続された軸受入口継手を順に開き、閉塞軸受・分岐管を特定します。内部閉塞した分配器は交換してください。緊急清掃手順は次項のとおりです。
清浄な作業台で入口・出口継手とピストン穴両端プラグを外します。直径 6 mm 未満の柔らかい棒（樹脂推奨）でピストンを押し出します。本体を洗浄・エアブローし、斜め流路を 1.5 mm 線で確認して再洗浄・ブローします。銅ワッシャを交換して組み立てます。手動ポンプで試験し、始動圧力が 2.5 MPa を超える場合は分配器を交換してください。
形式は 6、8、10、12 出口を表します。K は作動表示棒付きで、なしの場合は省略します。
技術資料

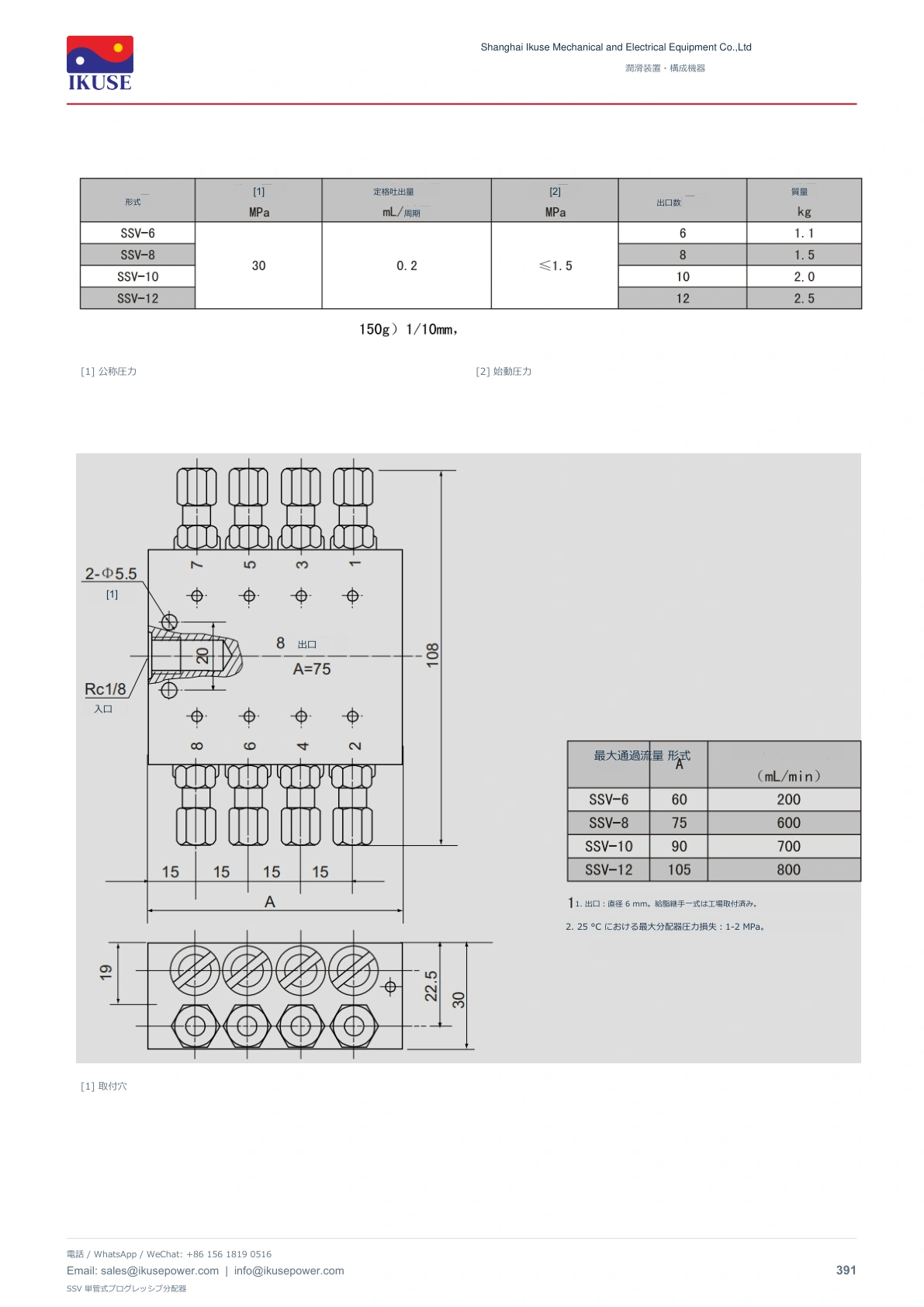

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
