機械設備へ潤滑油を循環供給する装置です。油の貯蔵、送油、ろ過、冷却、加熱、監視を組み合わせ、流量、圧力、油の粘度、設備の運転条件に応じて選定します。
LBZ ユニットは XYZ-16G ～ XYZ-125G などの潤滑装置に給油します。油圧源や、腐食性のない潤滑性液体の移送にも使用できます。適用油は N22-N460 工業用潤滑油・作動油（ISO VG 22-VG 460 相当）です。
Technical Specifications
| 取付方式 | 立形フランジ取付 |
| 呼び圧力 | 0.63 MPa |
| 呼び流量 | 16–125 L/min |

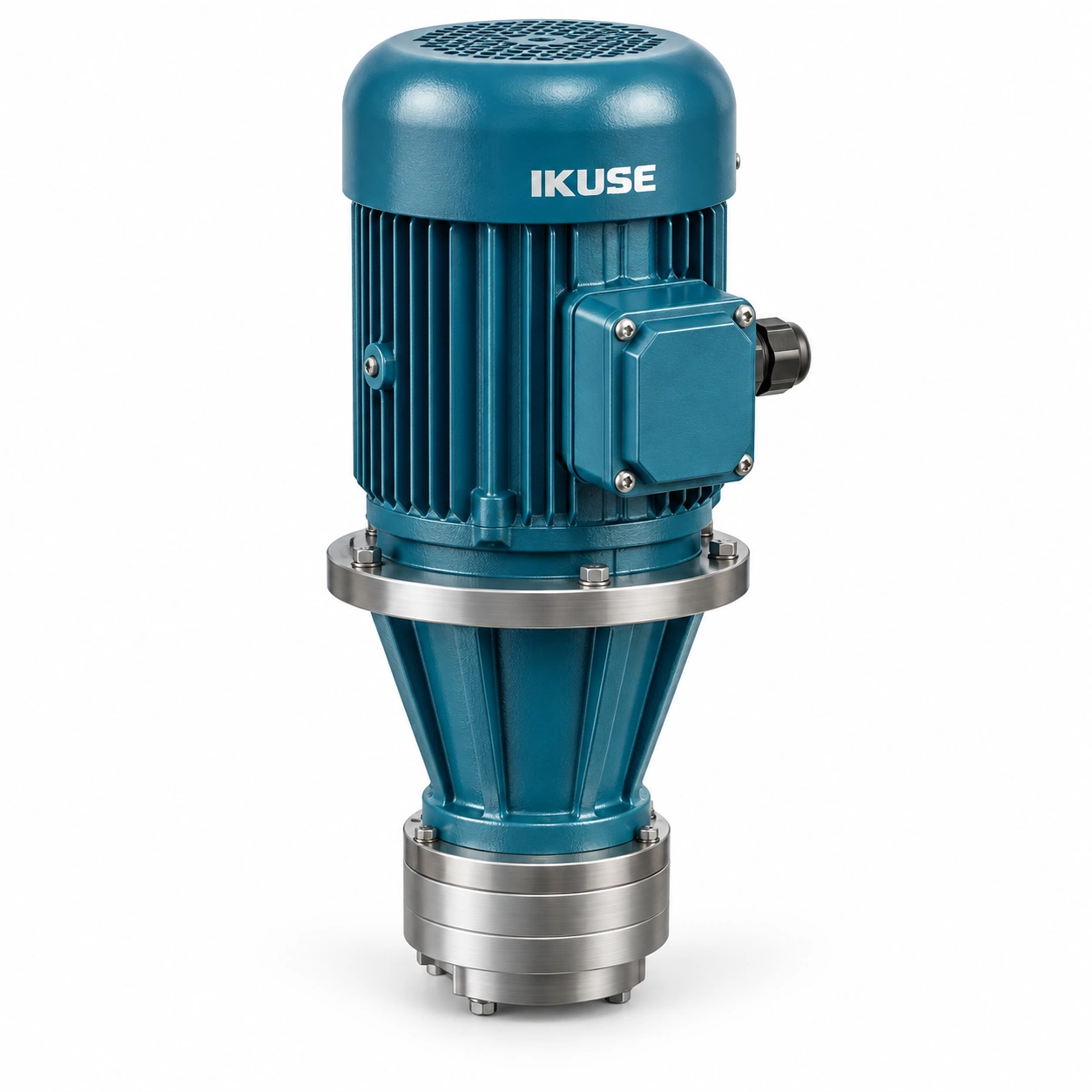

| 図示内容 | 製品外観の参考図です。取付方法と接続部は技術図面を参照してください。 |
| 製品種類 | 油潤滑システム用ポンプユニット |
| 適用油種 | N22–N460 工業用潤滑油または作動油 |
| 電動機出力 | 1.1 / 2.2 / 4 kW |
| 油吸上げ高さ | 500 mm |
| 製品シリーズ | LBZ |
Product Details
