IKUSE 循環給油装置

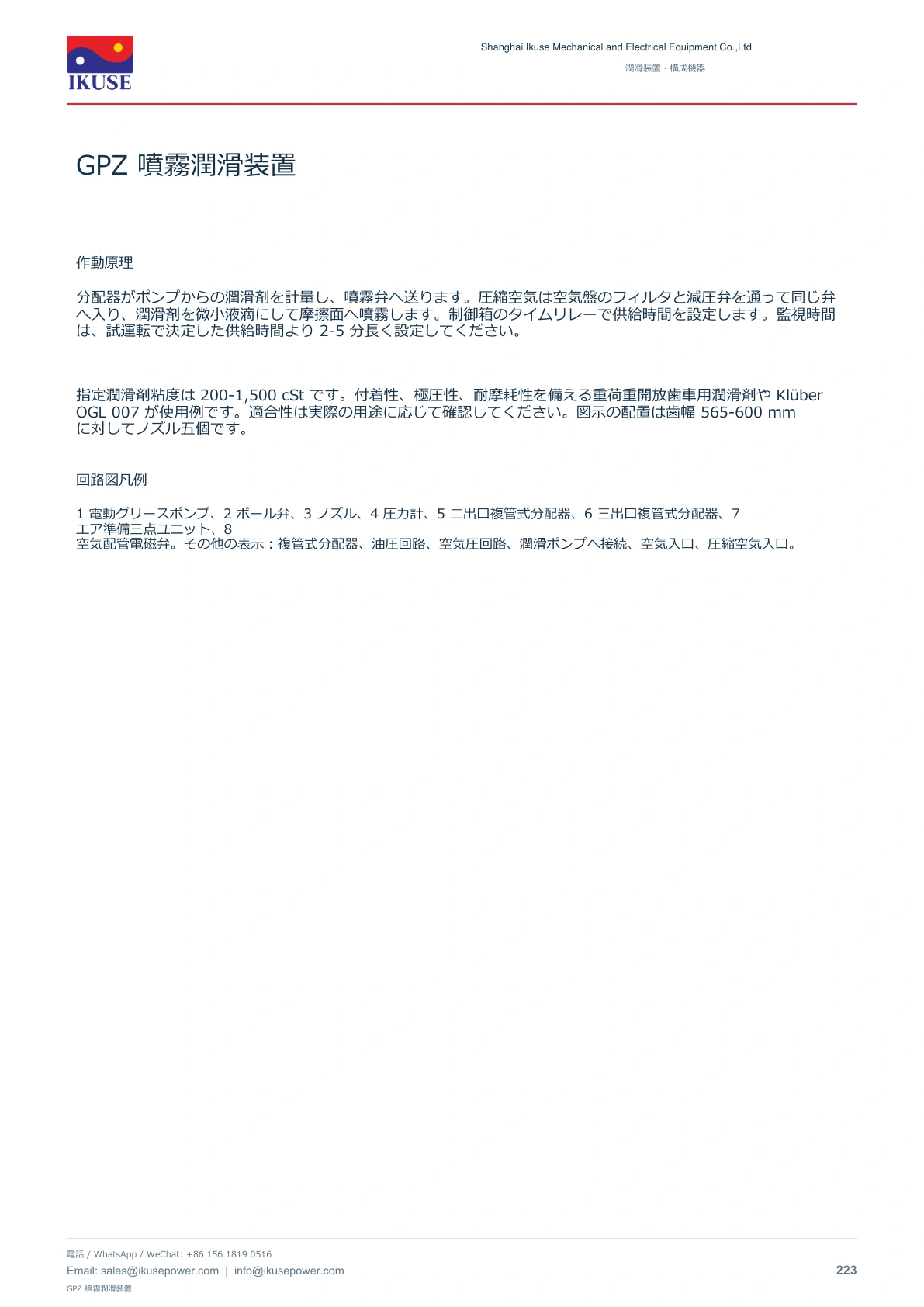

分配器がポンプからの潤滑剤を計量し、噴霧弁へ送ります。圧縮空気は空気盤のフィルタと減圧弁を通って同じ弁へ入り、潤滑剤を微小液滴にして摩擦面へ噴霧します。制御箱のタイムリレーで供給時間を設定します。監視時間は、試運転で決定した供給時間より 2-5 分長く設定してください。

指定潤滑剤粘度は 200-1,500 cSt です。付着性、極圧性、耐摩耗性を備える重荷重開放歯車用潤滑剤や Klüber OGL 007 が使用例です。適合性は実際の用途に応じて確認してください。図示の配置は歯幅 565-600 mm に対してノズル五個です。

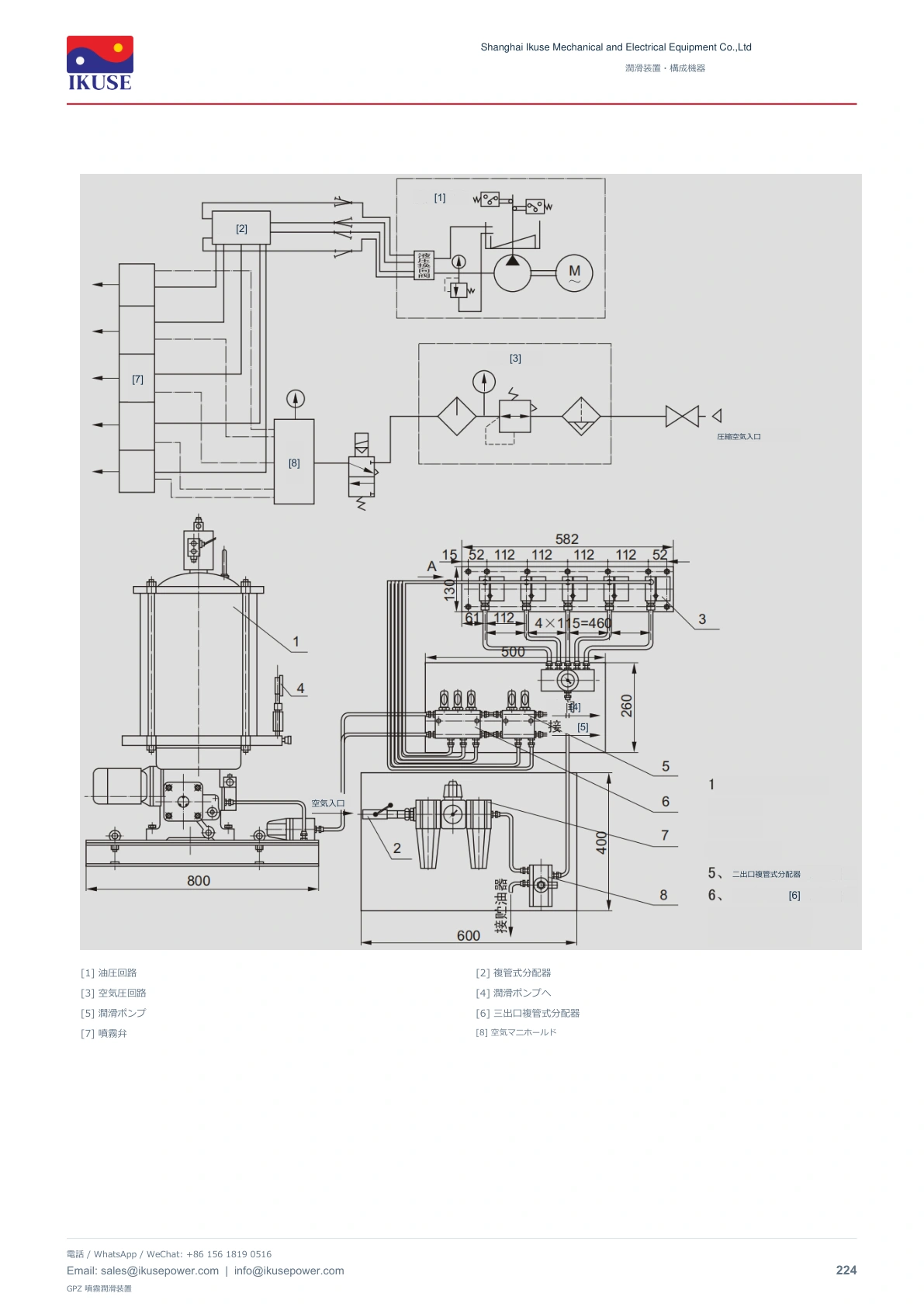

1 電動グリースポンプ、2 ボール弁、3 ノズル、4 圧力計、5 二出口複管式分配器、6 三出口複管式分配器、7 エア準備三点ユニット、8 空気配管電磁弁。その他の表示：複管式分配器、油圧回路、空気圧回路、潤滑ポンプへ接続、空気入口、圧縮空気入口。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
