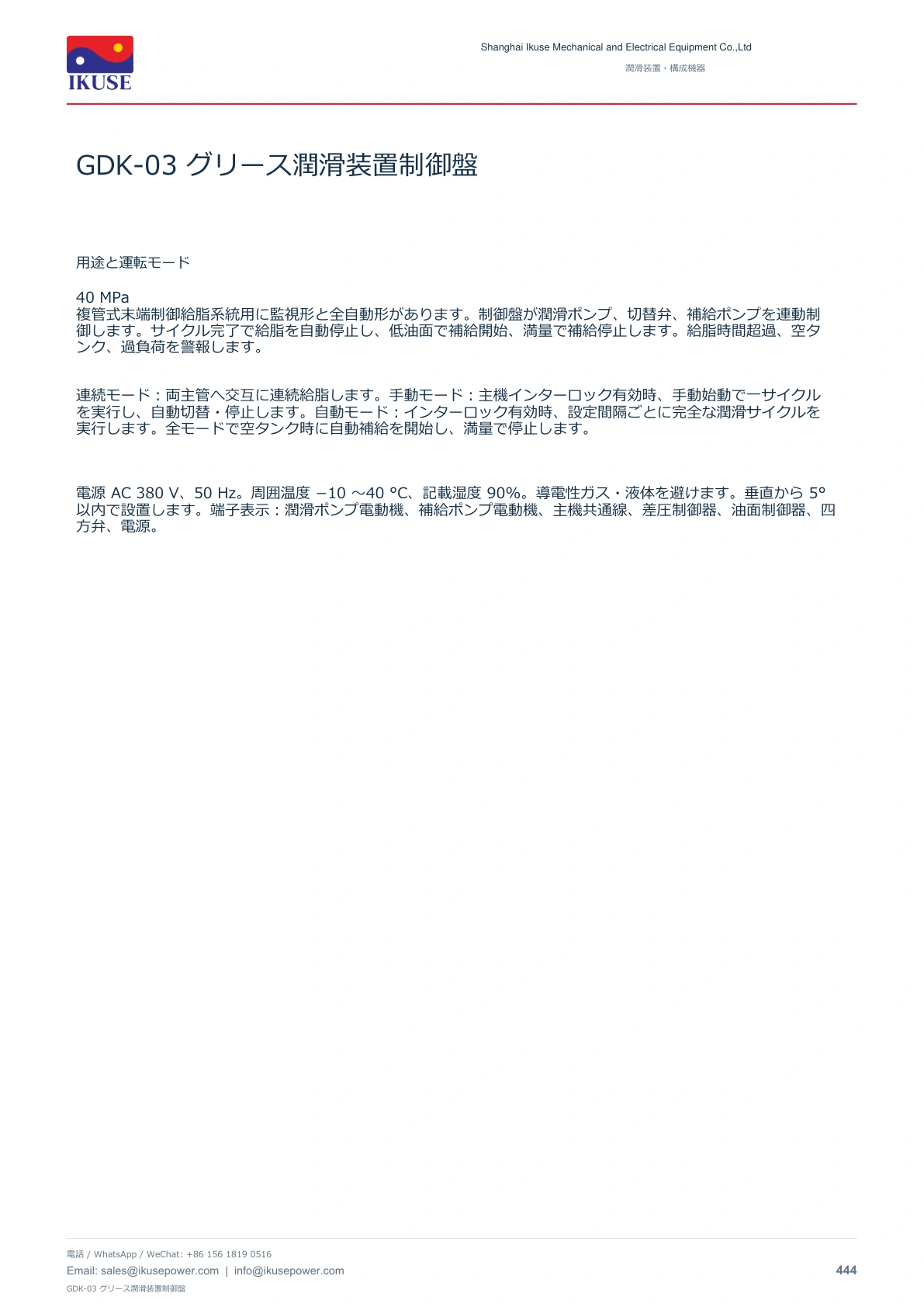

製品概要
40 MPa 複管式末端制御給脂系統用に監視形と全自動形があります。制御盤が潤滑ポンプ、切替弁、補給ポンプを連動制御します。サイクル完了で給脂を自動停止し、低油面で補給開始、満量で補給停止します。給脂時間超過、空タンク、過負荷を警報します。
構造・使用条件
連続モード：両主管へ交互に連続給脂します。手動モード：主機インターロック有効時、手動始動で一サイクルを実行し、自動切替・停止します。自動モード：インターロック有効時、設定間隔ごとに完全な潤滑サイクルを実行します。全モードで空タンク時に自動補給を開始し、満量で停止します。

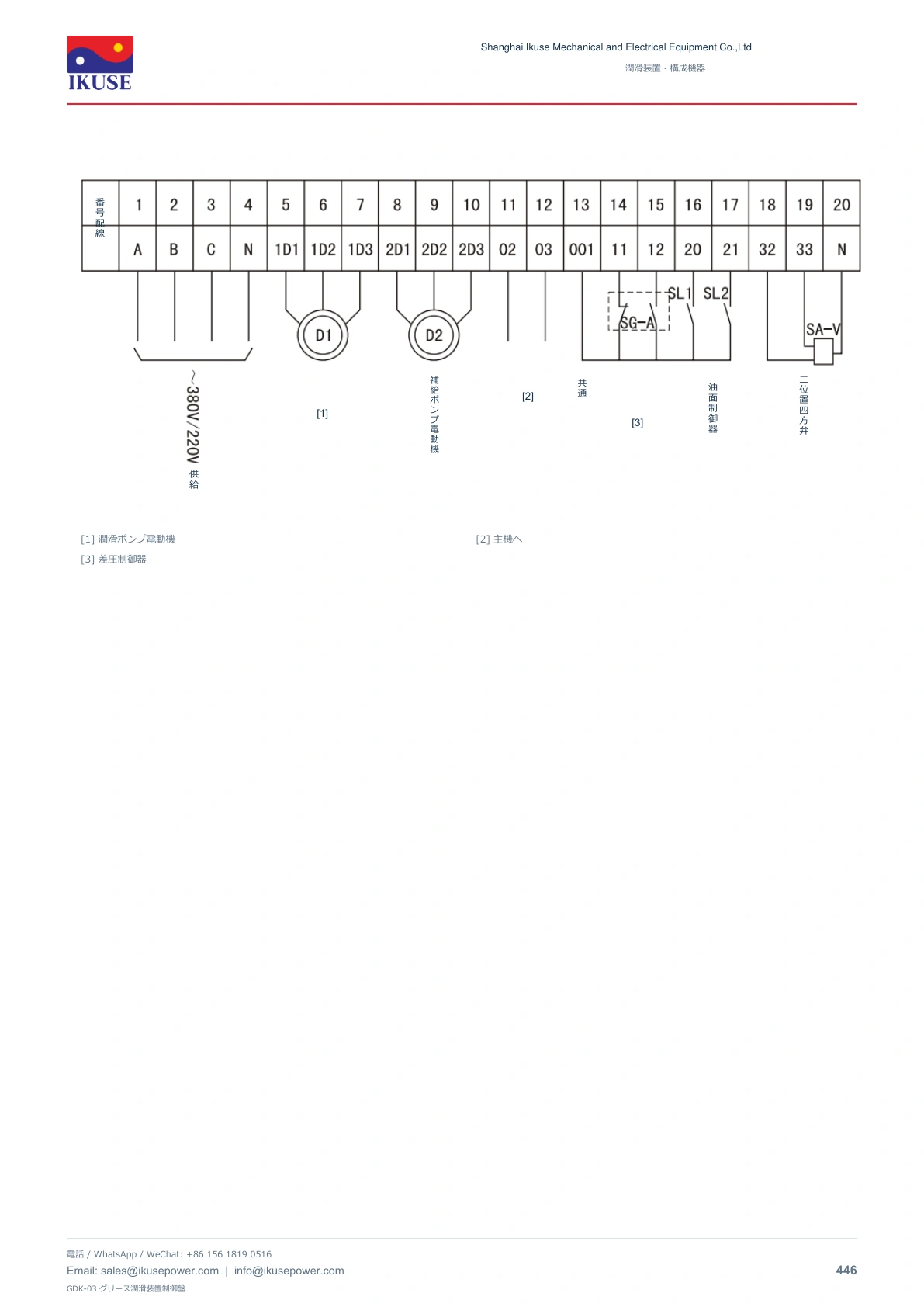

電源 AC 380 V、50 Hz。周囲温度 −10 ～40 °C、記載湿度 90%。導電性ガス・液体を避けます。垂直から 5° 以内で設置します。端子表示：潤滑ポンプ電動機、補給ポンプ電動機、主機共通線、差圧制御器、油面制御器、四方弁、電源。
電源 AC 380 V、50 Hz。周囲温度 −10 ～40 °C、記載湿度 90%。導電性ガス・液体を避けます。垂直から 5° 以内で設置します。端子表示：潤滑ポンプ電動機、補給ポンプ電動機、主機共通線、差圧制御器、油面制御器、四方弁、電源。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
