IKUSEの熱交換器・熱交換ユニット。熱負荷、流体の性状、許容圧力損失および据付条件に応じて選定します。

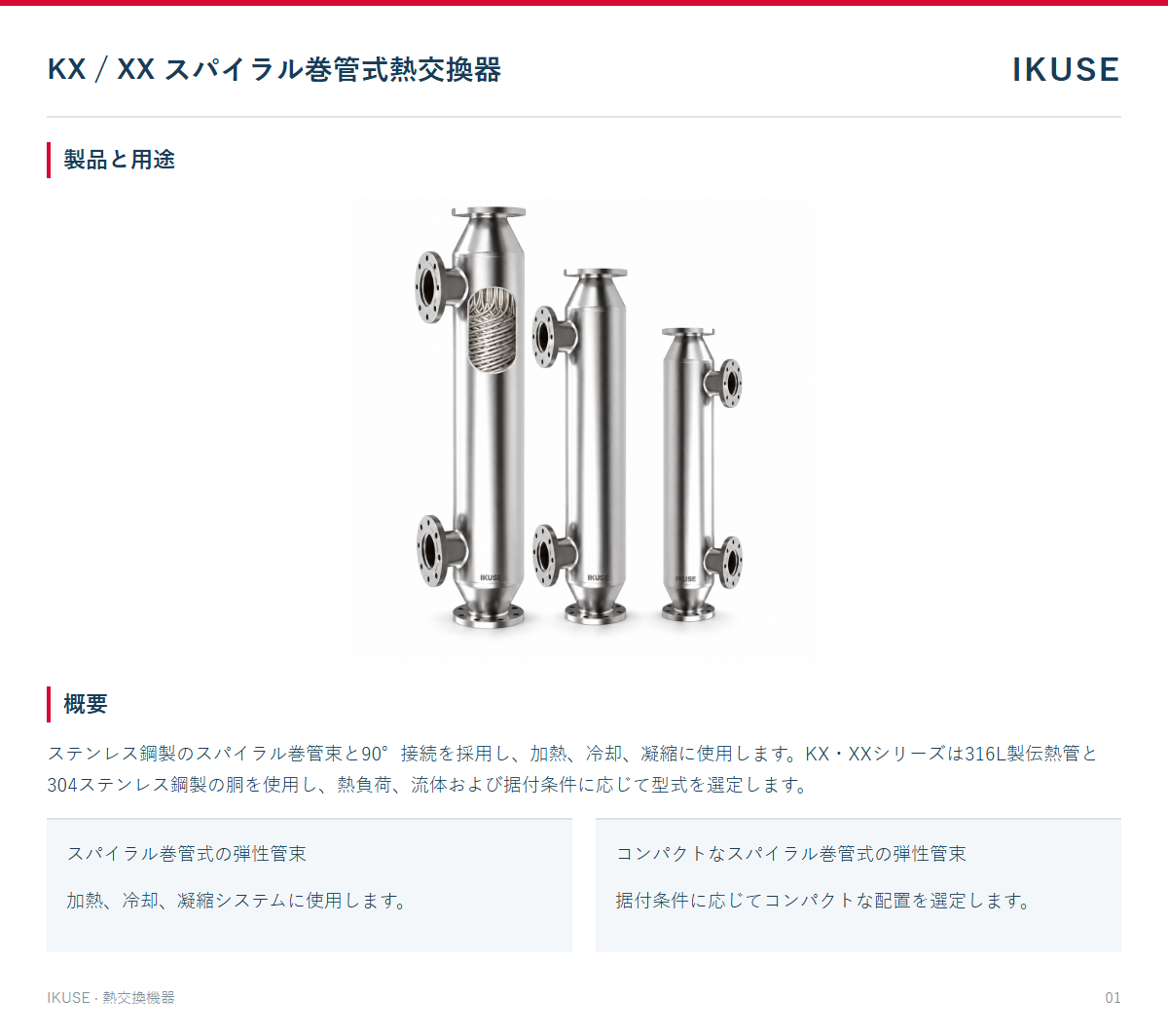

ステンレス鋼製のスパイラル巻管束と90°接続を採用し、加熱、冷却、凝縮に使用します。KX・XXシリーズは316L製伝熱管と304ステンレス鋼製の胴を使用し、熱負荷、流体および据付条件に応じて型式を選定します。

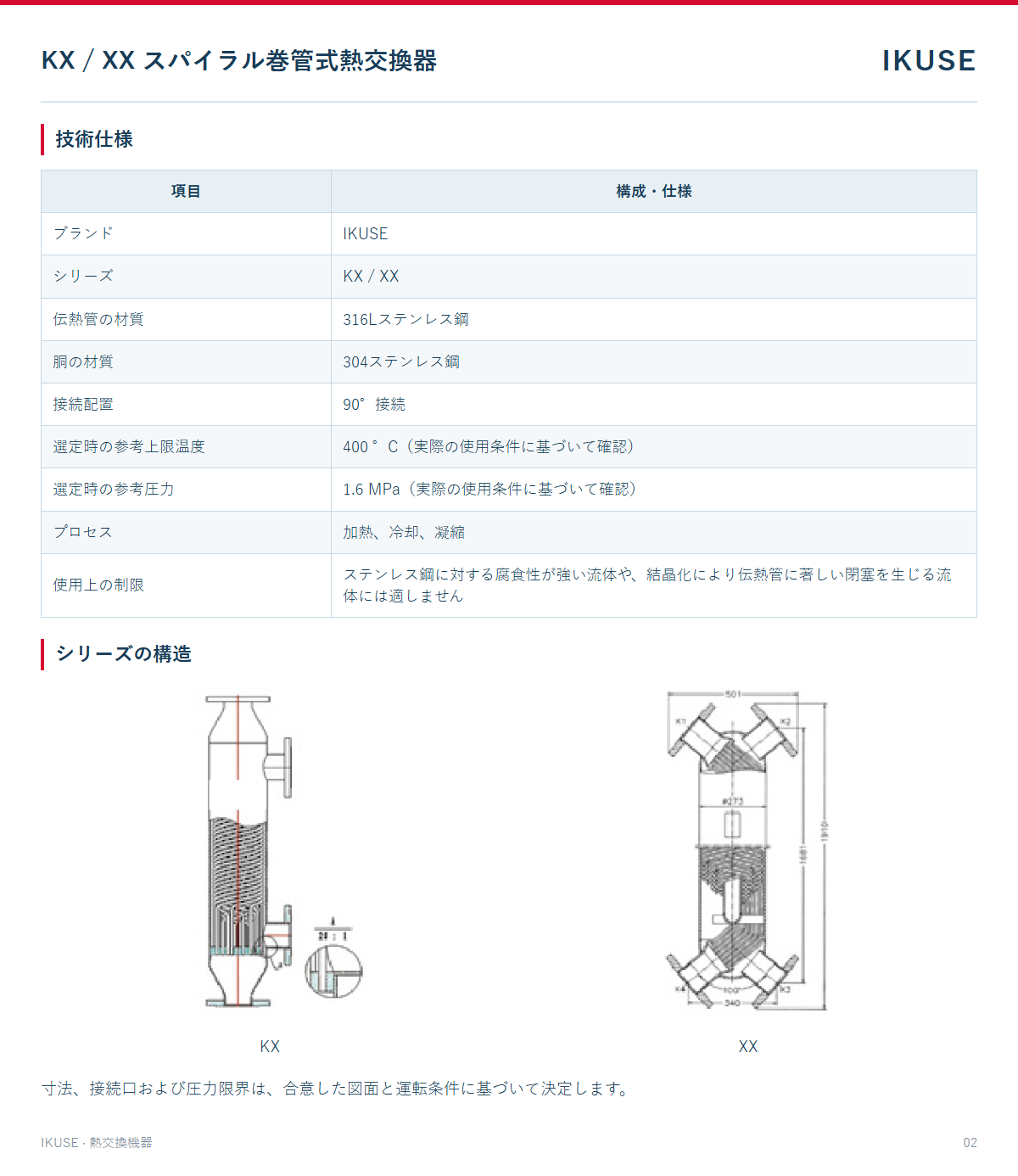

Technical Specifications
| シリーズ | KX / XX |
| ブランド | IKUSE |
| プロセス | 加熱、冷却、凝縮 |
| 接続配置 | 90°接続 |
| 胴の材質 | 304ステンレス鋼 |
| 伝熱管の材質 | 316Lステンレス鋼 |
| 使用上の制限 | ステンレス鋼に対する腐食性が強い流体や、結晶化により伝熱管に著しい閉塞を生じる流体には適しません |
| 選定時の参考圧力 | 1.6 MPa（実際の使用条件に基づいて確認） |
| 選定時の参考上限温度 | 400 °C（実際の使用条件に基づいて確認） |
Product Details
